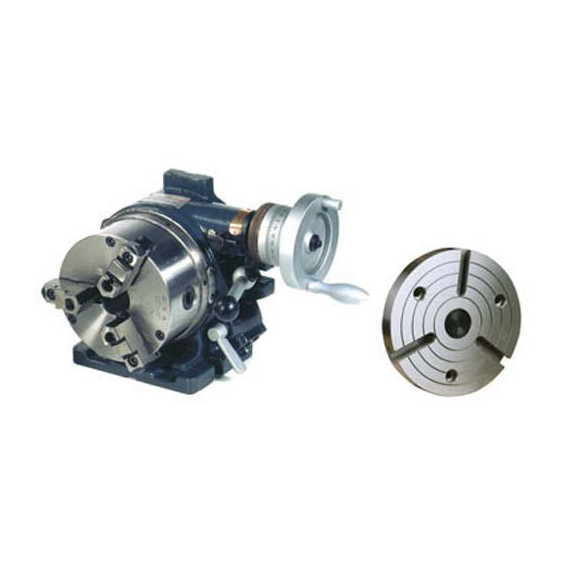

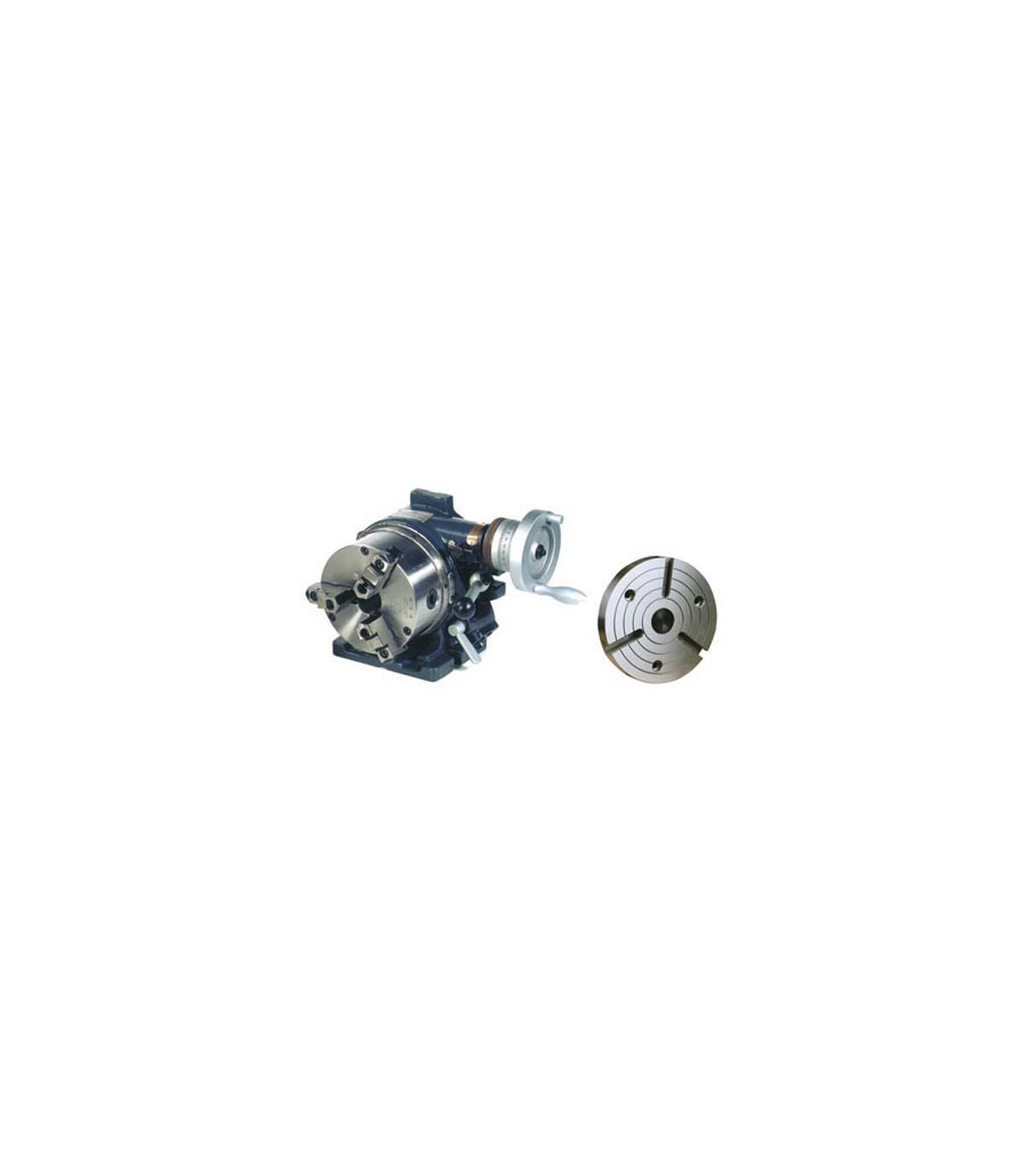

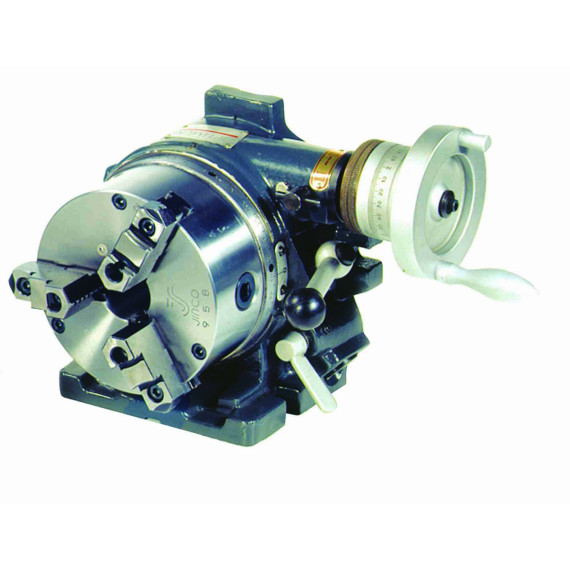

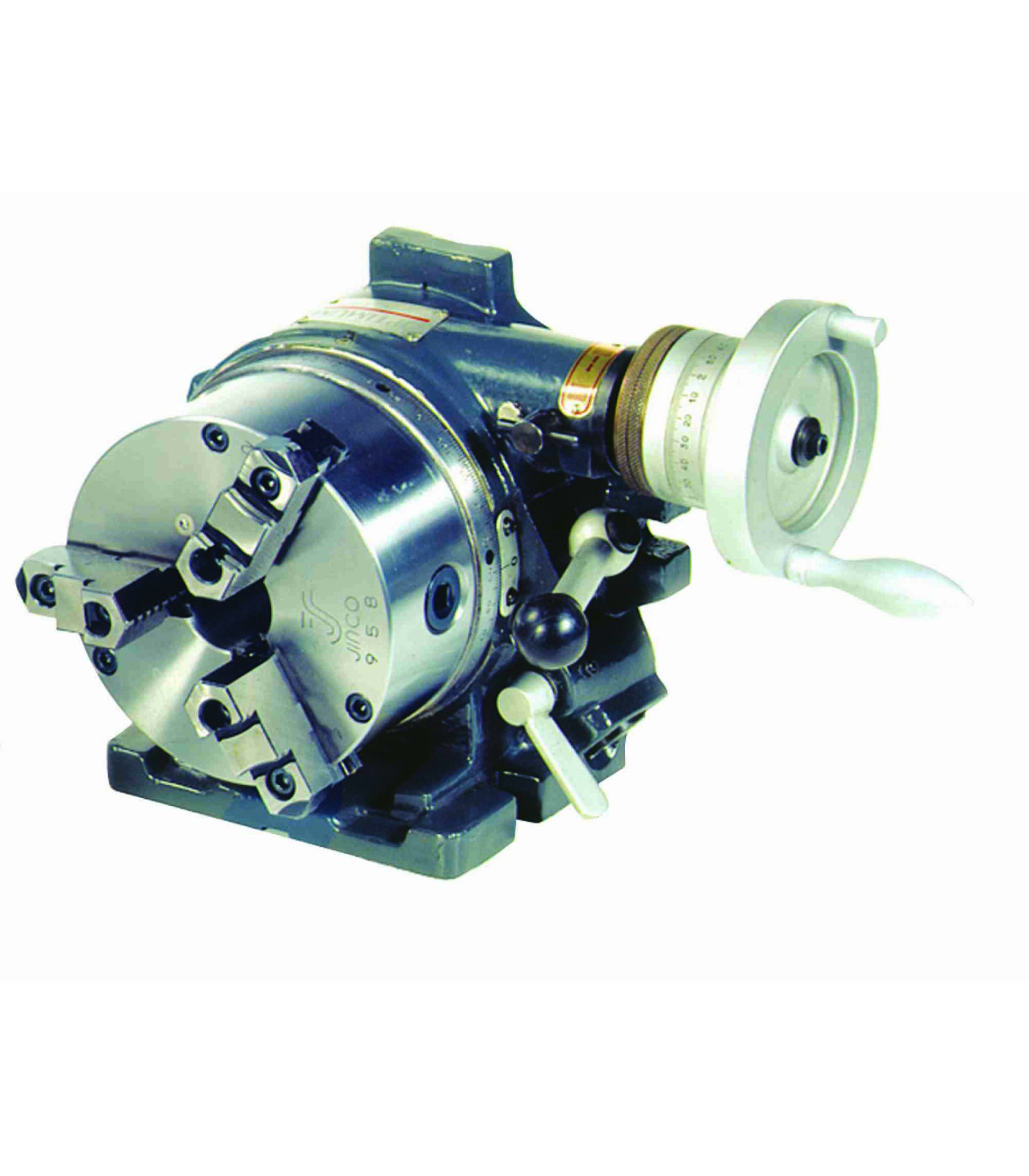

Mesa indexadora giratoria horizontal-vertical 3 mordazas para fresadoras OPTIMUM

Plato divisor con 3 garras RTU 165 para fresadoras OPTIMUM. El Plato divisor con 3 garras RTU 165 para fresadoras OPTIMUM cuenta con rodamientos de precisión y estabilidad bajo estrés. Ofrece 24 posiciones de inclinación, un diámetro de 165 mm y sujeción horizontal y vertical. Ideal para mecanizado, manufactura de precisión, automotriz, aeronáutica e ingeniería, incluye discos de indexación y permite una producción eficiente de piezas. Su diseño robusto asegura un rendimiento óptimo en diversas aplicaciones.

CARACTERÍSTICAS

• Rodamientos de rodillos cónicos de precisión
• Estabilidad incluso bajo alto estrés
• 24 posiciones (inclinación de 15°)
• Gran orificio de husillo para sujetar piezas de trabajo más largas
• Revestimiento de tres mandíbulas
• Piezas directas a través de tableros para una mayor velocidad de producción de piezas en masa
• Incluye disco de sujeción con 3 ranuras.

RTU 165

• 24 divisiones con disco de pieza directa y piezas de grados angulares con escala de ángulo de 360 ​​grados - sin ranura, montaje de revestimiento de tres mordazas, con divisiones giratorias de disco parcial indirecto opcionales en un gran número posible
• Piezas de grado con escala de 360° con manivela y nonius

ESPECIFICACIONES TÉCNICAS

Diámetro de la superficie de sujeción 165 milímetros

Altura cerrada 221 milímetros

Altura máxima 130 milímetros

Pasaje 36 milímetros

División de discos de indexación directa 24

División de disco de indexación indirecta 2, 3, 4, 6, 8, 12

Precisión de indexación del indexador directo 45 "

Opciones de sujeción Horizontal y vertical

VPE 1

Dimensiones y pesos

Longitud aprox. 235 milímetros

Ancho/profundidad aprox. 250 milímetros

Peso aproximado. 48 kilos

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Mandril de 3 mordazas (montado)
• Disco de sujeción de 203 mm con 3 ranuras
• Disco de indexación principal (división 24x, montado)
• 6 discos de indexación
• Empuñaduras para volante

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Plato divisor con 3 garras RTU 165 para fresadoras OPTIMUM es adecuado para:

• Mecanizado
• Manufactura de precisión
• Automotriz
• Aeronáutica
• Ingeniería
