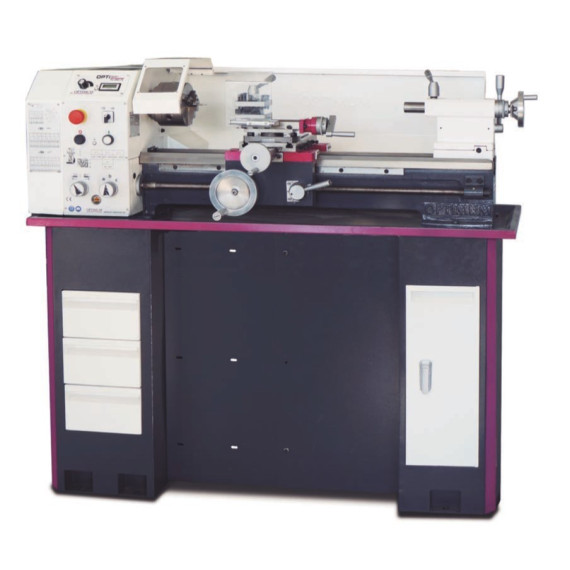

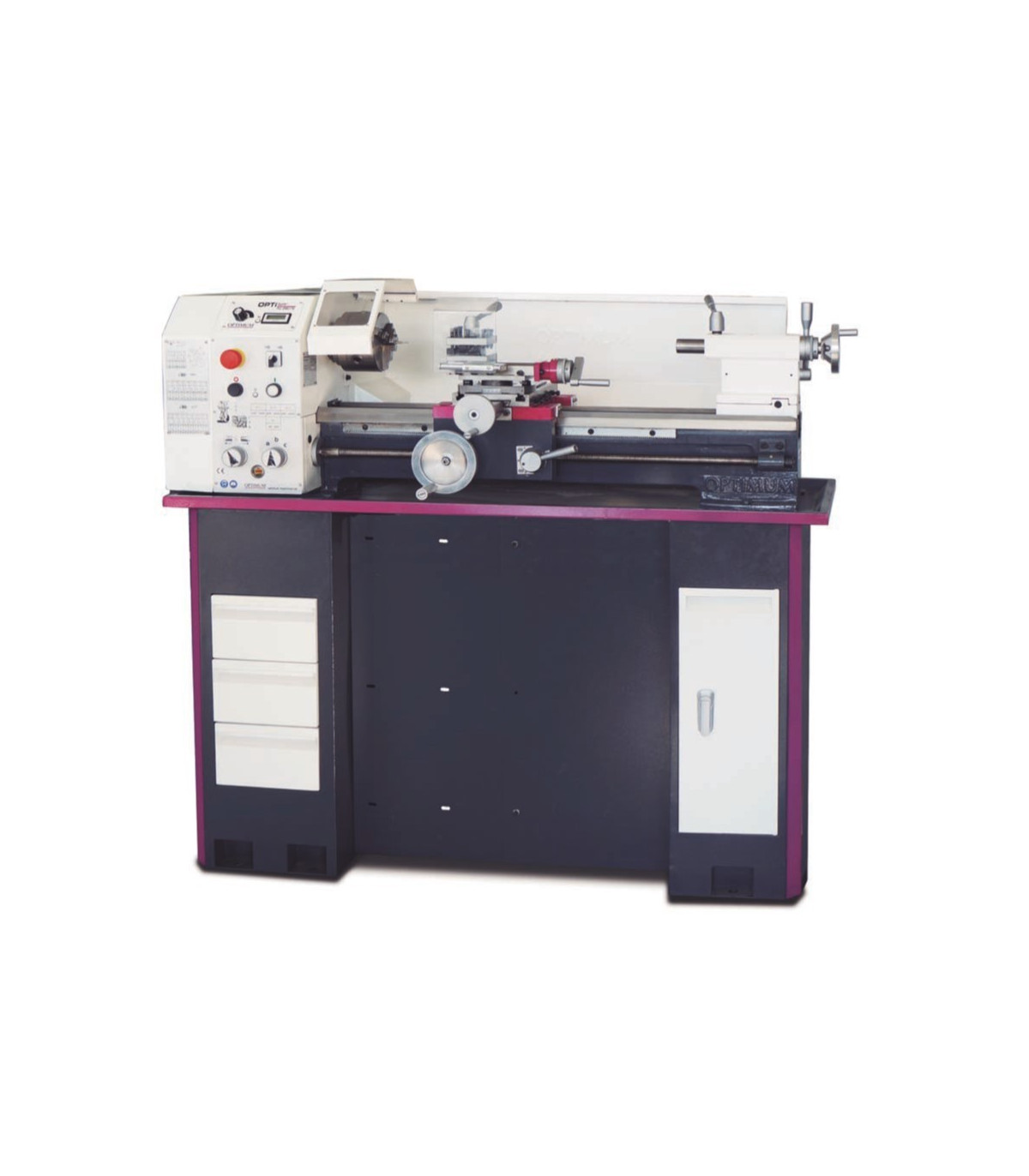

Torno com precisão de concentricidade TU 2807 230 V OPTIMUM

Torno com precisão de concentricidade TU 2807 230 V OPTIMUM. O torno TU 2807 230 V OPTIMUM oferece processamento preciso com uma concentricidade melhor que 0,009 mm. Seu potente motor sem manutenção e leito de fundição cinza garantem um desempenho superior. Inclui um mandril de 3 garras e porta-ferramentas quádruplo. Com um sistema de engrenagem suave e ajuste rápido, permite um uso eficiente e produtivo. Além disso, conta com rotação direita/esquerda e um contraponto ajustável para torneamento cônico, ideal para trabalhos exigentes desde o primeiro momento.

CARACTERÍSTICAS

• Processamento preciso
• Motor potente e sem manutenção
• Leito de prisma fortemente canalizado de fundição cinza, temperado por indução e retificado com precisão
• Engrenagem de alimentação de funcionamento suave com engrenagens arredondadas que funcionam em um banho de óleo
• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do eixo melhor que 0,009 mm
• Concentricidade no mandril do torno melhor que 0,04 mm
• Acionamento automático de eixo longitudinal/de avanço
• Eixo de avanço para corte de roscas ou torneamento longitudinal automático
• Porta-ferramentas quádruplo
• Todos os guias podem ser ajustados por tiras de cunha.
• Rotação direita/esquerda comutável no painel de controle
• Eixo principal endurecido montado sobre rolamentos de rolos cônicos de precisão ajustáveis
• Rolamentos de rolos cônicos na qualidade P5
• Ponta de eixo endurecida com orifício de eixo de Ø 26 mm
• Eixos trapezoidais enrolados
• Proteção contra aparas na corrediça superior
• Carro superior deslizante sobre carro transversal
• Contraponto para torneamento cônico ajustável ± 5 mm
• Contraponto e volante com escala fina ajustável de 0,02 mm
• Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação.
• Eixo armazenado em dois rolamentos sinterizados
• Conjunto de engrenagens de mudança no volume de fornecimento padrão para o corte de roscas
• Volantes no carro com escala fina ajustável 0,04 / 0,01 mm
• Rolamento de empuxo
• Mandril de torno de 3 garras incluído no fornecimento padrão
• Interruptor de impacto de parada de emergência
• Totalmente equipado, permitindo ao usuário ser produtivo imediatamente após a colocação em serviço.

TU 2807V

• Variador de CC silencioso, potente e sem escovas com excelentes características de controle
• Revestimento de aço de alta precisão para maiores velocidades.
• Mudança de velocidade facilmente ajustável por meio de potenciômetro
• Tela de velocidade digital

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1370 milímetros
• Largura/profundidade aprox. 640 milímetros
• Altura aprox. 535 milímetros
• Peso aproximado. 196 quilogramas

Dados elétricos

• Saída do motor de acionamento 0,85 kW
• Tensão de alimentação 230 V
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,07 – 0,4 mm/rev
• Número de avanços longitudinais 6

Parcelas

• Passo métrico 0,2 – 3,5 mm/volta
• Número de passos métricos 18
• Campo imperial 56 – 8 Gg/1"
• Número de passos imperiais 21

Faixa de velocidade

• Número de marchas 6
• Faixa de velocidade 150 – 2000 min¯¹

Eixo

• Mandril de eixo cono curto
• Diâmetro do orifício do eixo/diâmetro do passo da barra 26 milímetros
• Altura máxima do porta-ferramentas 12 milímetros
• Cono do eixo MT 4

Contraponto

• Arrojar MT 3
• Traço de pluma 85 milímetros
• Diâmetro da pluma 30 milímetros

Eixos

• Corrediça superior de deslocamento 60 milímetros
• Carro transversal de viagem 160 milímetros
• Silla de carruagem de viagem 580 milímetros

Áreas de trabalho

• Altura máxima 140 milímetros
• Largura máxima 700 milímetros
• Diâmetro de giro sobre a bancada da máquina 266 milímetros
• Diâmetro de oscilação acima do carro de planejamento 170 milímetros
• Largura da cama 180 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Mandril de torno de três garras Ø 125 mm, fixação centrada
• Ponto de centragem fixo MK 2 e MK 4
• Suporte quádruplo de aço de 12 mm
• Ferramenta de torno HSS
• Mamparo
• Frigideira para batatas fritas
• Conjunto de mudança de marchas
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno com precisão de concentricidade TU 2807 230 V OPTIMUM é adequado para:

• Mecanização de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal
