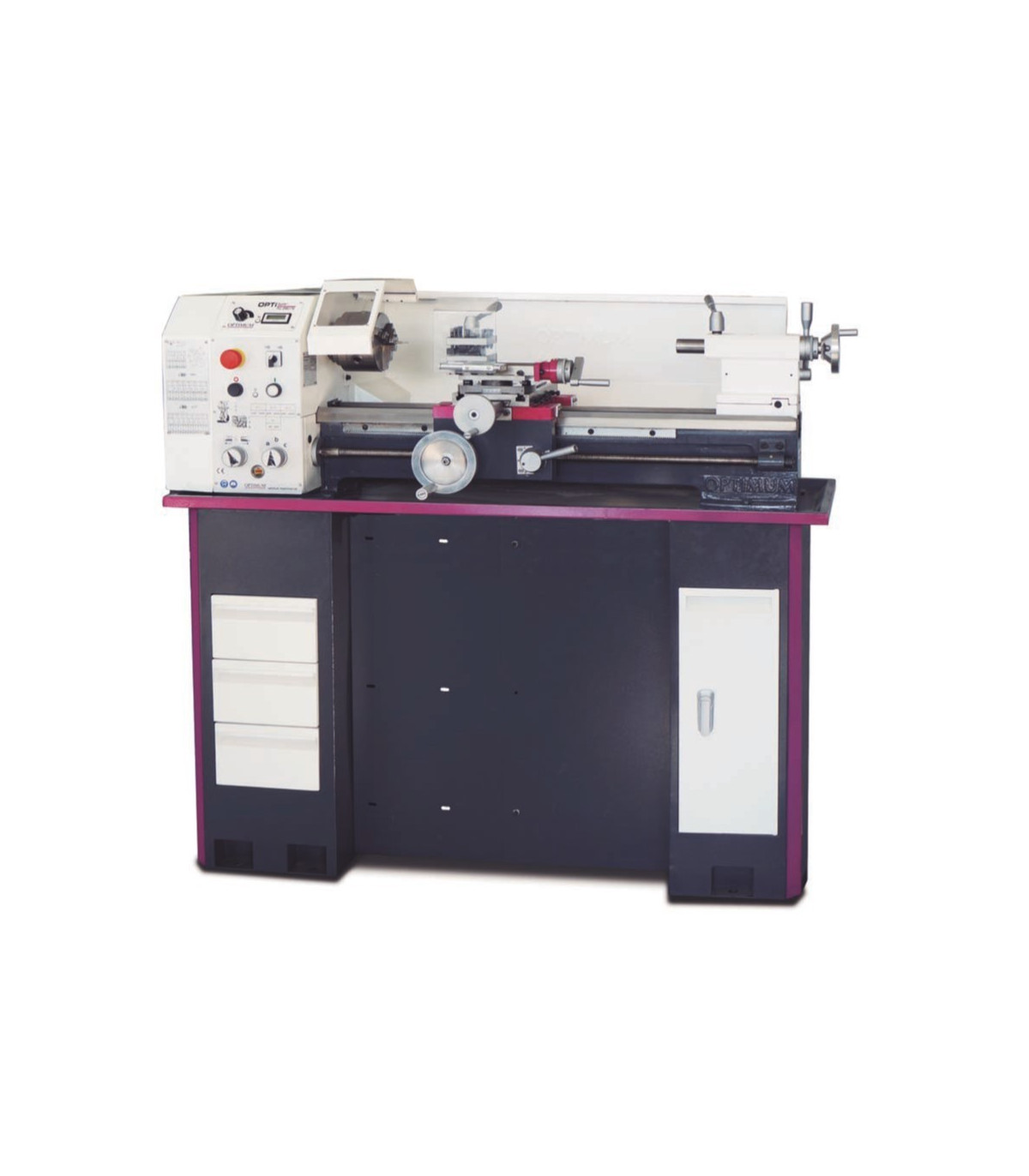

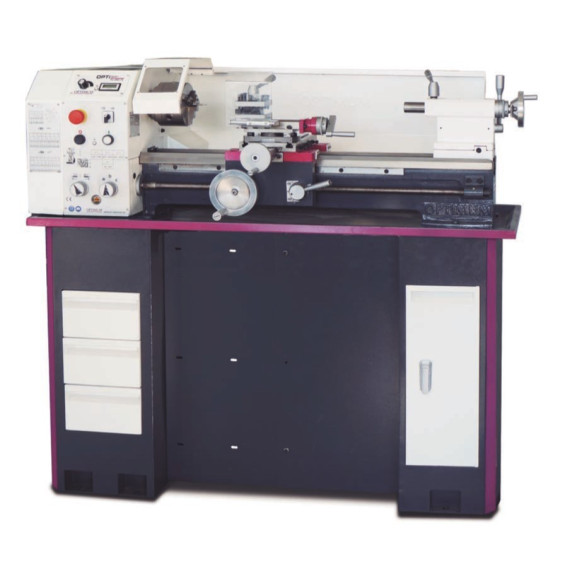

Tornio con precisione di concentricità TU 2807 230 V OPTIMUM

Ritorno con precisione di concentricità TU 2807 230 V OPTIMUM. Il tornio TU 2807 230 V OPTIMUM offre lavorazione precisa con una concentricità migliore di 0,009 mm. Il suo potente motore senza manutenzione e il letto in ghisa grigia garantiscono prestazioni superiori. Include un mandrino a 3 griffe e un portautensili quadruplo. Con un sistema di ingranaggi fluido e un rapido regolazione, consente un uso efficiente e produttivo. Inoltre, è dotato di rotazione destra/sinistra e un contropunto regolabile per tornitura conica, ideale per lavori impegnativi fin dal primo momento.

CARATTERISTICHE

• Lavorazione precisa
• Motore potente e senza manutenzione
• Letto a prisma fortemente scanalato in ghisa grigia, temprato per induzione e rettificato con precisione
• Ingranaggio di alimentazione a funzionamento fluido con ingranaggi arrotondati che operano in un bagno d'olio
• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,009 mm
• Concentricità nel mandrino del tornio migliore di 0,04 mm
• Azionamento automatico del mandrino longitudinale/di avanzamento
• Mandrino di avanzamento per taglio di filetti o tornitura longitudinale automatica
• Portautensili quadruplo
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Rotazione destra/sinistra commutabile dal pannello di controllo
• Mandrino principale temprato montato su cuscinetti a rulli conici di precisione regolabili
• Cuscinetti a rulli conici in qualità P5
• Testa del mandrino temprata con foro del mandrino di Ø 26 mm
• Mandrini trapezoidali avvolti
• Protezione contro i trucioli sulla slitta superiore
• Carro superiore scorrevole su carro trasversale
• Contropunto per tornitura conica regolabile ± 5 mm
• Contropunto e volante con scala fine regolabile di 0,02 mm
• Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio.
• Mandrino supportato in due cuscinetti sinterizzati
• Gioco di ingranaggi di cambio nel volume di fornitura standard per il taglio di filetti
• Volanti sul carro con scala fine regolabile 0,04 / 0,01 mm
• Cuscinetto di spinta
• Mandrino del tornio a 3 griffe incluso nella fornitura standard
• Interruttore di emergenza di arresto
• Completamente attrezzato, consente all'utente di essere produttivo immediatamente dopo l'installazione.

TU 2807V

• Inverter CC silenzioso, potente e senza spazzole con eccellenti caratteristiche di controllo
• Rivestimento in acciaio ad alta precisione per velocità maggiori.
• Cambio di velocità facilmente regolabile tramite potenziometro
• Display digitale della velocità

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 1370 millimetri
• larghezza/profondità circa 640 millimetri
• altezza circa 535 millimetri
• peso approssimativo. 196 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 0,85 kW
• Tensione di alimentazione 230 V
• Frequenza di rete 50 Hz

Alimentazione

• Gamma di alimentazione longitudinale 0,07 – 0,4 mm/giro
• Numero di avanzamenti longitudinali 6

Filettature

• Passo metrico 0,2 – 3,5 mm/giro
• Numero di passi metrici 18
• Campo imperiale 56 – 8 Gg/1"
• Numero di passi imperiali 21

Gamma di velocità

• Numero di marce 6
• Gamma di velocità 150 – 2000 min¯¹

Mandrino

• Mandrino del mandrino cono corto
• Diametro del foro del mandrino/diametro del passo della barra 26 millimetri
• Altezza massima del portautensili 12 millimetri
• Cono del mandrino MT 4

Contropunto

• Contropunto MT 3
• Tratto della penna 85 millimetri
• Diametro della penna 30 millimetri

Assi

• Slitta superiore di spostamento 60 millimetri
• Carro trasversale di viaggio 160 millimetri
• Sella del carro di viaggio 580 millimetri

Aree di lavoro

• Altezza massima 140 millimetri
• Larghezza massima 700 millimetri
• Diametro di tornitura sul banco della macchina 266 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 170 millimetri
• Larghezza del letto 180 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Mandrino del tornio a tre griffe Ø 125 mm, serraggio centrato
• Punto di centraggio fisso MK 2 e MK 4
• Supporto quadruplo in acciaio di 12 mm
• Utensile da tornio HSS
• Paratia
• Padella per patatine fritte
• Gioco di cambio marce
• Utensile operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio con precisione di concentricità TU 2807 230 V OPTIMUM è adatto per:

• Lavorazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale
