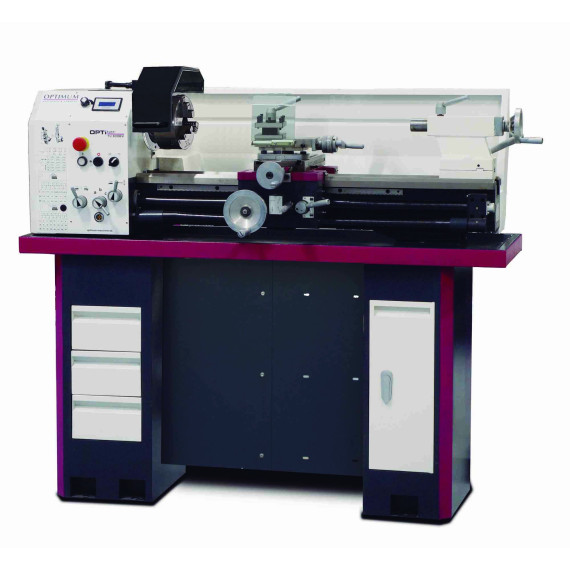

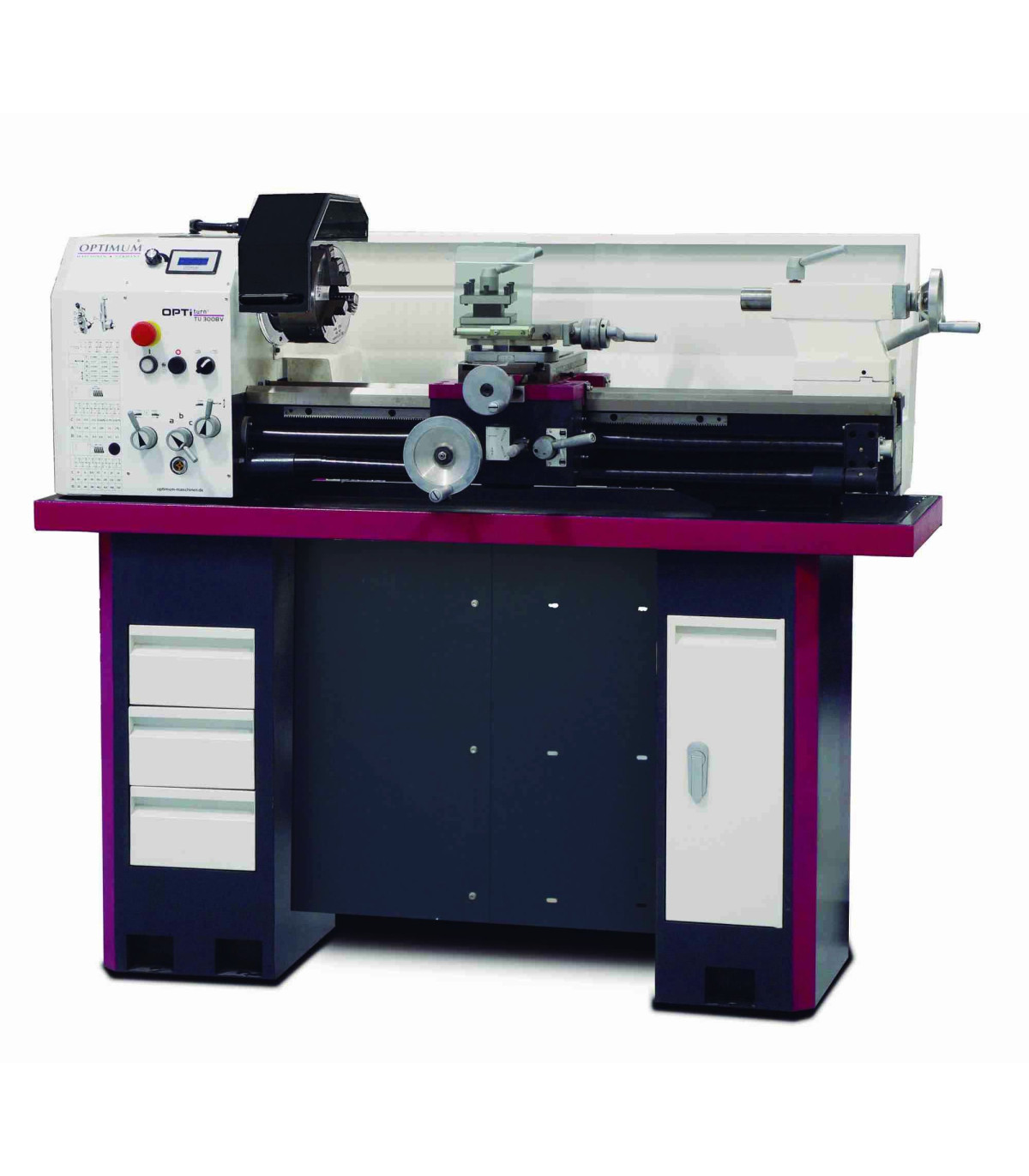

Torno de sobremesa con velocidades por engranaje TU 3008G OPTIMUM

Torno de sobremesa con velocidades por engranaje TU 3008G OPTIMUM. El torno de sobremesa TU 3008G OPTIMUM destaca por su procesamiento preciso y lecho de fundición gris. Ofrece concentricidad superior a 0,009 mm y un portaherramientas cuádruple. Su husillo endurecido, junto con un engranaje de alimentación suave, asegura un rendimiento excepcional. La rotación derecha/izquierda y el contrapunto ajustable permiten mayor versatilidad. Además, cuenta con un variador silencioso y pantalla digital para un control óptimo. Con dimensiones robustas y un motor potente, es ideal para trabajos exigentes.

INCLUYE DE SERIE Plato de 3 garras Ø 160 mm No. 4, contrapunto fijo MT 3 y MT 5, protección contra salpicaduras, bandeja recogevirutas, porta-útil cuádruple, kit de ruedas de cambio, informe de conformidad CE.

CARACTERÍSTICAS

• Procesamiento preciso
• Lecho de prisma fuertemente acanalado de fundición gris, templado por inducción y rectificado con precisión
• Guía de eje Z templada y rectificada
• Engranaje de alimentación de funcionamiento suave con engranajes redondeados que funcionan en un baño de aceite
• Concentricidad garantizada de la punta del husillo mejor que 0,009 mm
• Concentricidad en el mandril del torno mejor que 0,04 mm
• Portaherramientas cuádruple
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Rotación derecha/izquierda conmutable en el panel de control
• Husillo principal endurecido montado sobre cojinetes de rodillos cónicos de precisión ajustables
• Rodamientos de rodillos cónicos en calidad P5
• Nariz de husillo endurecida
• Gran diámetro del husillo Ø 38 mm
• Husillo de avance para corte de roscas o torneado longitudinal automático
• Eje guía y de alimentación almacenados en dos cojinetes sinterizados
• Alimentaciones automáticas longitudinales/planas
• Tornillo de avance y cubierta del husillo de tensión
• Contrapunto para torneado cónico ajustable ± 5 mm
• Contrapunto y volante con escala fina ajustable de 0,02 mm
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción.
• Volantes en el carro con escala fina ajustable 0,04 / 0,01 mm
• Juego de ruedas de cambio en el suministro estándar para roscado
• Interruptor de impacto de parada de emergencia

TU 3008

• Correa del ventilador

TU3008G

• Transmisión

TU 3008V

• Transmisión por correa trapezoidal y sin escobillas
• Variador de CC silencioso, potente y sin escobillas con excelentes características de control
• Revestimiento de acero de alta precisión para mayores velocidades.
• Pantalla de velocidad digital

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1525 milímetros
• Ancho/profundidad aprox. 705 milímetros
• Altura aprox. 575 milímetros
• Peso aproximado. 261 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 1,1 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,085 – 0,832 mm/rev
• Número de avances longitudinales 9
• Gama de alimentación plana 0,01 – 0,1 mm/rev
• Número de alimentaciones planas 9

Parcelas

• Paso métrico 0,2 – 3,5 mm/vuelta
• Número de pasos métricos 18
• Campo imperial 56 – 8 Gg/1"
• Número de pasos imperiales 21

Rango de velocidad

• Número de marchas 6
• Rango de velocidad 165 – 2400 min¯¹

Huso

• Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 4
• Diámetro del orificio del husillo/diámetro del paso de la varilla 38 milímetros
• Altura máxima del portaherramientas 18 milímetros
• Cono del husillo MK 5

Contrapunto

• Arrojar MK 3
• Trazo de pluma 70 milímetros
• Diámetro de la pluma 38 milímetros

Eje

• Corredera superior de desplazamiento 65 milímetros
• Carro transversal de viaje 150 milímetros
• Silla de montar para carruaje de viaje 600 milímetros

Áreas de trabajo

• Altura máxima 158 milímetros
• Ancho máximo 720 milímetros
• Diámetro de giro sobre la bancada de la máquina 310 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 190 milímetros
• Ancho de la cama 180 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Plato de torno de tres mordazas Ø 160 mm, sujeción centrada
• Punto de centrado fijo MK 3 y MK 5
• Soporte cuádruple de acero de 25 mm
• Mamparo
• Sartén para patatas fritas
• Juego de cambio de marchas
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de sobremesa con velocidades por engranaje TU 3008G OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal
