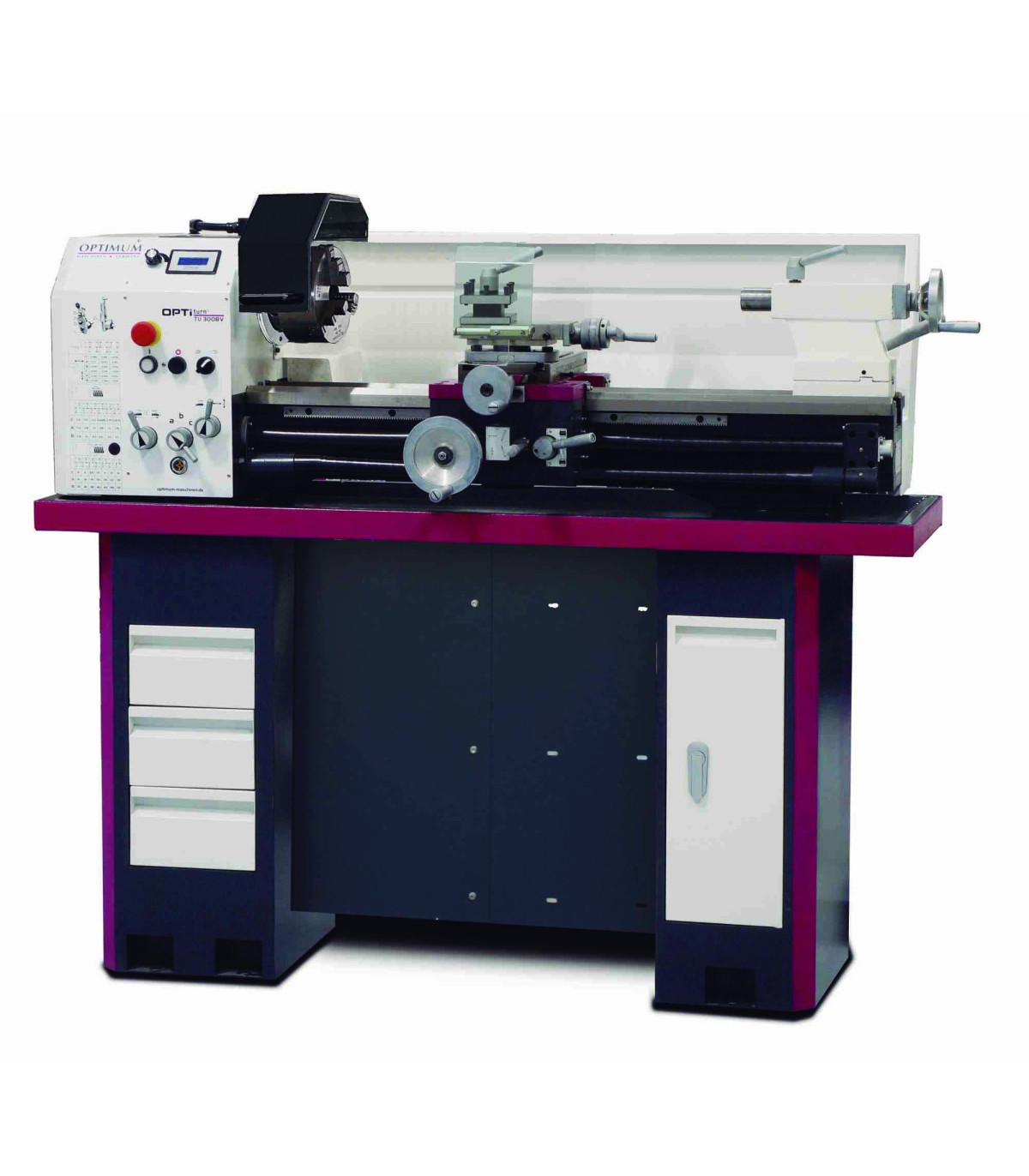

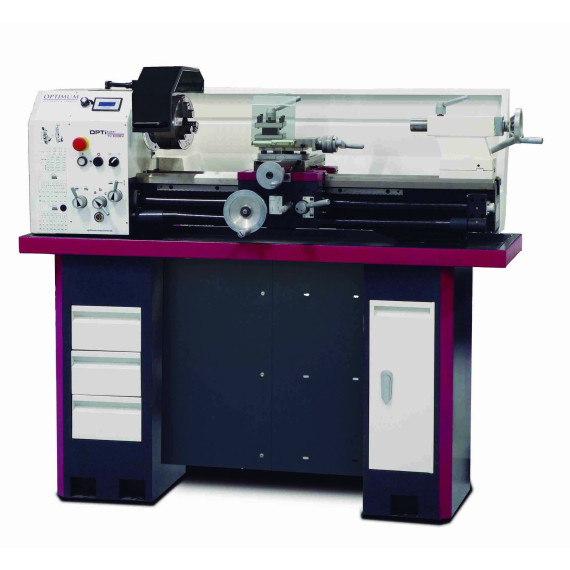

Torno de mesa com velocidades por engrenagem TU 3008G OPTIMUM

Torno de bancada com velocidades por engrenagem TU 3008G OPTIMUM. O torno de bancada TU 3008G OPTIMUM destaca pelo seu processamento preciso e leito de fundição cinza. Oferece concentricidade superior a 0,009 mm e um porta-ferramentas quádruplo. Seu eixo endurecido, junto com uma engrenagem de alimentação suave, assegura um desempenho excepcional. A rotação direita/esquerda e o contraponto ajustável permitem maior versatilidade. Além disso, conta com um variador silencioso e tela digital para um controle ótimo. Com dimensões robustas e um motor potente, é ideal para trabalhos exigentes.

INCLUI DE SÉRIE Placa de 3 garras Ø 160 mm No. 4, contraponto fixo MT 3 e MT 5, proteção contra respingos, bandeja coletora de aparas, porta-ferramentas quádruplo, kit de rodas de troca, relatório de conformidade CE.

CARACTERÍSTICAS

• Processamento preciso
• Leito de prisma fortemente canalizado de fundição cinza, temperado por indução e retificado com precisão
• Guia do eixo Z temperada e retificada
• Engrenagem de alimentação de funcionamento suave com engrenagens arredondadas que operam em um banho de óleo
• Concentricidade garantida da ponta do eixo melhor que 0,009 mm
• Concentricidade no mandril do torno melhor que 0,04 mm
• Porta-ferramentas quádruplo
• Todas as guias podem ser ajustadas por tiras de cunha.
• Rotação direita/esquerda comutável no painel de controle
• Eixo principal endurecido montado sobre rolamentos de rolos cônicos de precisão ajustáveis
• Rolamentos de rolos cônicos em qualidade P5
• Ponta do eixo endurecida
• Grande diâmetro do eixo Ø 38 mm
• Eixo de avanço para corte de roscas ou torneamento longitudinal automático
• Eixo guia e de alimentação armazenados em dois rolamentos sinterizados
• Alimentações automáticas longitudinais/planas
• Parafuso de avanço e capa do eixo de tensão
• Contraponto para torneamento cônico ajustável ± 5 mm
• Contraponto e volante com escala fina ajustável de 0,02 mm
• Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação.
• Volantes no carro com escala fina ajustável 0,04 / 0,01 mm
• Conjunto de rodas de troca no fornecimento padrão para roscagem
• Interruptor de impacto de parada de emergência

TU 3008

• Correia do ventilador

TU3008G

• Transmissão

TU 3008V

• Transmissão por correia trapezoidal e sem escovas
• Variador de CC silencioso, potente e sem escovas com excelentes características de controle
• Revestimento de aço de alta precisão para maiores velocidades.
• Tela de velocidade digital

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1525 milímetros
• Largura/profundidade aprox. 705 milímetros
• Altura aprox. 575 milímetros
• Peso aproximado. 261 quilogramas

Dados elétricos

• Saída do motor de acionamento 1,1 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,085 – 0,832 mm/rev
• Número de avanços longitudinais 9
• Faixa de alimentação plana 0,01 – 0,1 mm/rev
• Número de alimentações planas 9

Parcelas

• Passo métrico 0,2 – 3,5 mm/volta
• Número de passos métricos 18
• Campo imperial 56 – 8 Gg/1"
• Número de passos imperiais 21

Faixa de velocidade

• Número de marchas 6
• Faixa de velocidade 165 – 2400 min¯¹

Eixo

• Mandril de eixo Fechadura de leva DIN ISO 702-2 n.º 4
• Diâmetro do furo do eixo/diâmetro do passo da barra 38 milímetros
• Altura máxima do porta-ferramentas 18 milímetros
• Cono do eixo MK 5

Contraponto

• Arrojar MK 3
• Traço de pluma 70 milímetros
• Diâmetro da pluma 38 milímetros

Eixo

• Corrediça superior de deslocamento 65 milímetros
• Carro transversal de viagem 150 milímetros
• Sela para carro de viagem 600 milímetros

Áreas de trabalho

• Altura máxima 158 milímetros
• Largura máxima 720 milímetros
• Diâmetro de giro sobre a bancada da máquina 310 milímetros
• Diâmetro de oscilação acima do carro de planejamento 190 milímetros
• Largura da cama 180 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Placa de torno de três mordazas Ø 160 mm, fixação centrada
• Ponto de centralização fixo MK 3 e MK 5
• Suporte quádruplo de aço de 25 mm
• Divisória
• Frigideira para fritar
• Conjunto de troca de marchas
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de bancada com velocidades por engrenagem TU 3008G OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal
