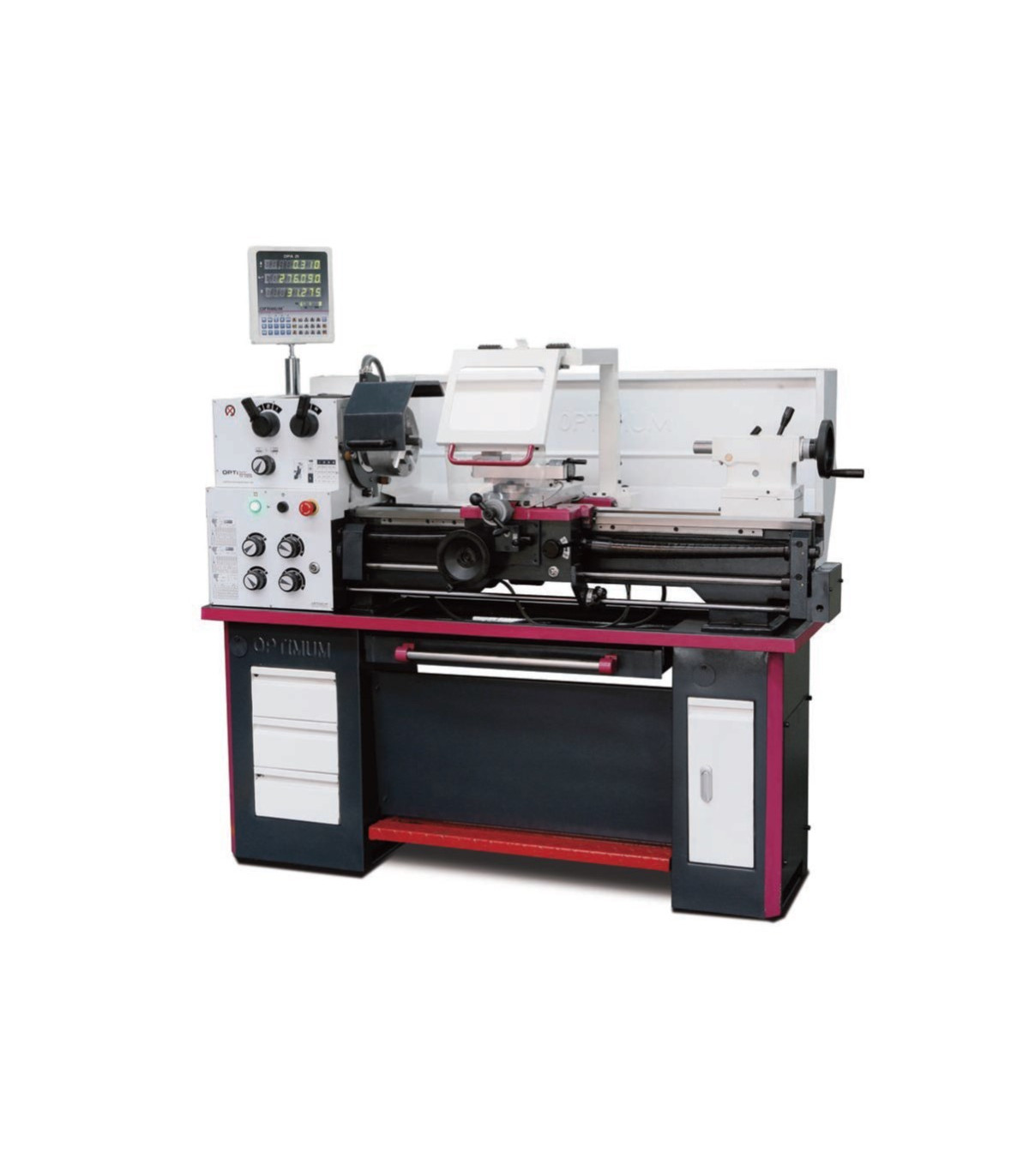

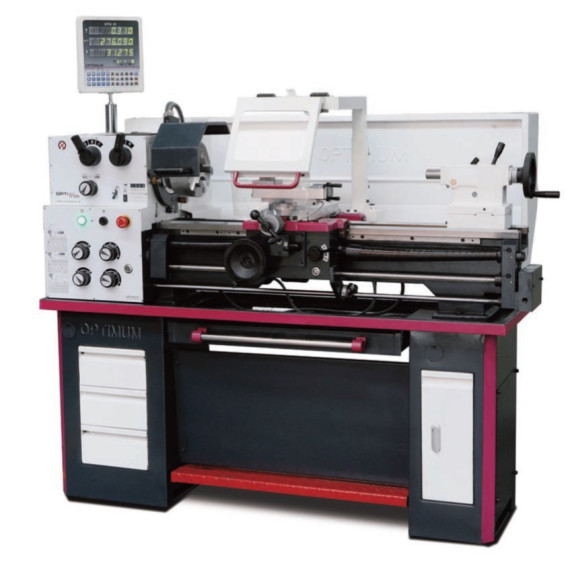

Torno de bancada templada TH 3309 OPTIMUM

Torno de bancada templada TH 3309 OPTIMUM. El torno de bancada TH 3309 OPTIMUM ofrece alta precisión con concentricidad de ≤ 0,015 mm y guías ajustables. Su husillo funciona en baño de aceite y cuenta con electrónica de seguridad. Incluye volantes ajustables, lámpara LED y un contrapunto regulable. Con un diseño robusto y características avanzadas, es ideal para trabajos exigentes. Su base ofrece compartimentos para herramientas, y el dispositivo de parada de emergencia garantiza seguridad en el uso. Con dimensiones sólidas y un motor potente, es perfecto para tareas profesionales.

CARACTERÍSTICAS

• Guía de eje Z templada y rectificada
• Corredera mecanizada con precisión
• Concentricidad garantizada de la punta del husillo ≤ 0,015 mm
• Tapa del tornillo de avance
• Todas las guías se pueden ajustar mediante gibs.
• Rotación derecha/izquierda conmutable en la corredera de la cama
• Electrónica de seguridad de dos canales
• Sistema eléctrico de 24 V CC con circuito de seguridad de dos canales según EN 23125
• Interruptor con cálculo de ciclo de vida probado según EN ISO 13849
• Ruedas dentadas de marcha suave, templadas y rectificadas
• El husillo principal funciona en baño de aceite
• Rango de ajuste de la corredera superior ± 90°
• Lámpara de máquina LED integrada en la protección del chip
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes desacoplados y probados según EN 23125
• Volantes de seguridad con función de desacoplamiento en los ejes X y Z
• Lecho de prisma fuertemente acanalado, templado por inducción y rectificado con precisión
• Contrapunto ajustable ± 10 mm para torneado cónico
• Contrapunto y volante con escala fina ajustable de 0,02 mm
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción
• Base de la máquina con compartimento para herramientas en el lado derecho (lado izquierdo con 3 paneles (sin compartimentos))
• Interruptor principal bloqueable
• Soporte cuádruple de acero
• Dispositivo de parada de emergencia con control de pie
• Protección del mandril giratorio probada de acuerdo con la norma EN 23125
• Juego de engranajes intercambiables incluido de serie

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1685 milímetros
• Ancho/profundidad aprox. 745 milímetros
• Altura aprox. 1320 milímetros
• Peso aproximado. 510 kilos

Datos eléctricos

• Salida del motor de accionamiento 1,5 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,052 – 1,392 mm/rev
• Número de avances longitudinales 32
• Gama de alimentación plana 0,014 – 0,38 mm/rev
• Número de alimentaciones planas 32

Parcelas

• Paso métrico 0,4 – 7 mm/vuelta
• Número de pasos métricos 26
• Campo imperial 56 – 4 Gg/1"
• Número de pasos imperiales 34

Rango de velocidad

• Número de marchas 16
• Rango de velocidad 70 – 2000 min¯¹

Huso

• Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 4
• Diámetro del orificio del husillo/diámetro del paso de la varilla 38 milímetros
• Altura máxima del portaherramientas 16 milímetros
• Cono del husillo MK 5

Contrapunto

• Arrojar MK 3
• Trazo de pluma 110 milímetros
• Diámetro de la pluma 32 milímetros

Eje

• Corredera superior de desplazamiento 98 milímetros
• Carro transversal de viaje 164 milímetros
• Silla de montar para carruaje de viaje 695 milímetros

Áreas de trabajo

• Altura máxima 165 milímetros
• Ancho máximo 830 milímetros
• Diámetro de giro sobre la bancada de la máquina 330 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 208 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Paso de luneta Ø 6 - 50 mm
• Seguir el paso de descanso Ø 8 - 30 mm
• Lámpara de máquina LED
• Manguito reductor MT 5 - MT 3
• Dos centros fijos MT 3
• Portaherramientas cuadruplicado de 16 mm
• Juego de engranajes reemplazables
• Chasis de la máquina
• Máquina inicialmente llena con aceite de primera calidad.
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de bancada templada TH 3309 OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

Sistema de Gestión de Calidad del Grupo Stürmer certificado según ISO 9001:2015

ISO 9001 es una norma para la gestión de calidad reconocida mundialmente. Ayuda a organizaciones de todos los tamaños y sectores a mejorar su desempeño, cumplir con las expectativas de los clientes y demostrar su compromiso con la calidad.

Su base de evaluación comprende:

Orientación hacia los requisitos del cliente

Cumplimiento de las normas y directrices

Gestión del conocimiento

Flujos de proceso claramente definidos

Responsabilidad corporativa

Sostenibilidad, desarrollo e innovación

Gestión de riesgos
