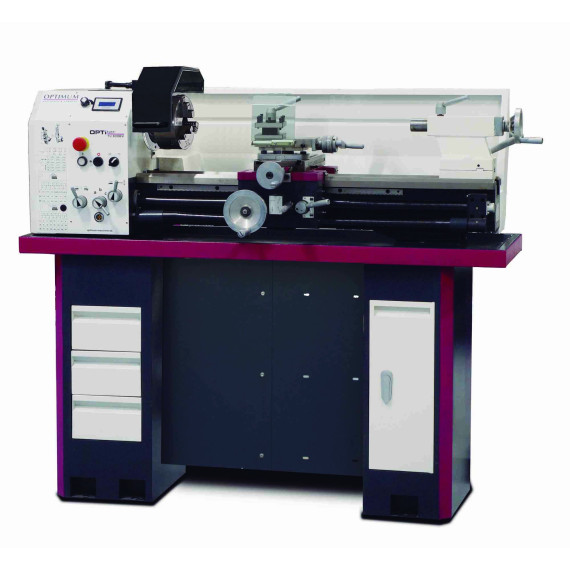

Tournevis de bureau avec vitesses par engrenage TU 3008G OPTIMUM

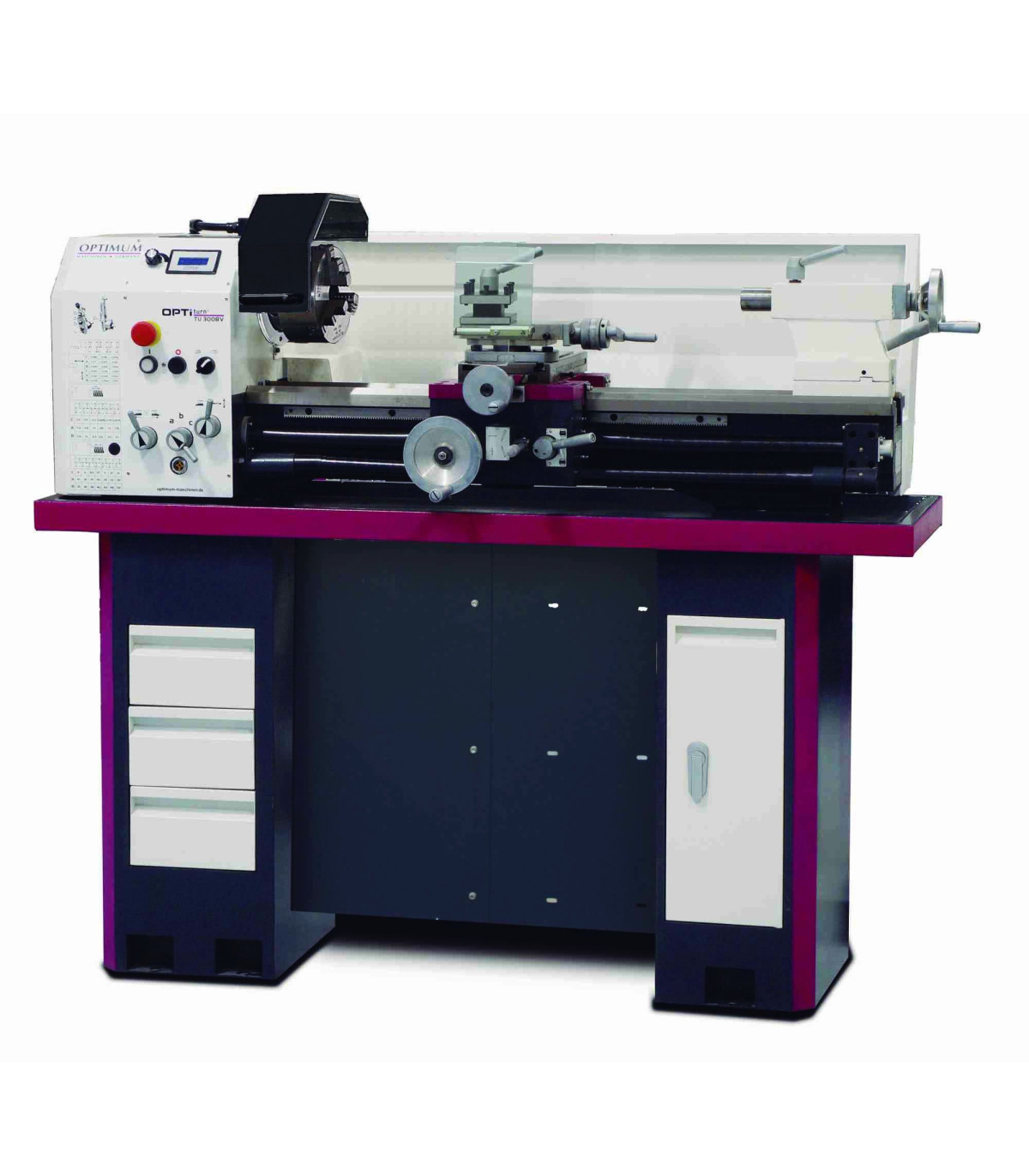

Tour de table avec vitesses par engrenage TU 3008G OPTIMUM. Le tour de table TU 3008G OPTIMUM se distingue par son usinage précis et son lit en fonte grise. Il offre une concentricité supérieure à 0,009 mm et un porte-outil quadruple. Son mandrin durci, associé à un entraînement doux, assure des performances exceptionnelles. La rotation droite/gauche et le contre-point réglable permettent une plus grande polyvalence. De plus, il est équipé d'un variateur silencieux et d'un écran numérique pour un contrôle optimal. Avec des dimensions robustes et un moteur puissant, il est idéal pour des travaux exigeants.

INCLUS DE SÉRIE Plateau de 3 mors Ø 160 mm No. 4, contre-point fixe MT 3 et MT 5, protection contre les éclaboussures, bac à copeaux, porte-outil quadruple, kit de roues de changement, rapport de conformité CE.

CARACTÉRISTIQUES

• Usinage précis
• Lit de prisme fortement cannelé en fonte grise, trempé par induction et rectifié avec précision
• Guide de l'axe Z trempé et rectifié
• Engrenage d'alimentation à fonctionnement doux avec des engrenages arrondis fonctionnant dans un bain d'huile
• Concentricité garantie de la pointe du mandrin meilleure que 0,009 mm
• Concentricité dans le mandrin du tour meilleure que 0,04 mm
• Porte-outil quadruple
• Toutes les guides peuvent être ajustées par des bandes de coin.
• Rotation droite/gauche commutable sur le panneau de contrôle
• Mandrin principal durci monté sur des roulements à rouleaux coniques de précision réglables
• Roulements à rouleaux coniques de qualité P5
• Nez de mandrin durci
• Grand diamètre du mandrin Ø 38 mm
• Mandrin d'avance pour le filetage ou le tournage longitudinal automatique
• Axe de guidage et d'alimentation montés sur deux roulements frittés
• Alimentations automatiques longitudinales/planaires
• Vis d'avance et couvercle du mandrin de tension
• Contre-point pour tournage conique réglable ± 5 mm
• Contre-point et volant avec échelle fine réglable de 0,02 mm
• Ajustement rapide, simple et sans outils par levier de serrage.
• Volants sur le chariot avec échelle fine réglable 0,04 / 0,01 mm
• Jeu de roues de changement dans l'équipement standard pour le filetage
• Interrupteur d'impact d'arrêt d'urgence

TU 3008

• Courroie du ventilateur

TU3008G

• Transmission

TU 3008V

• Transmission par courroie trapézoïdale et sans balais
• Variateur CC silencieux, puissant et sans balais avec d'excellentes caractéristiques de contrôle
• Revêtement en acier de haute précision pour des vitesses plus élevées.
• Écran de vitesse numérique

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur approx. 1525 millimètres
• Largeur/profondeur approx. 705 millimètres
• Hauteur approx. 575 millimètres
• Poids approximatif. 261 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 1,1 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,085 – 0,832 mm/tr
• Nombre d'avances longitudinales 9
• Plage d'alimentation plane 0,01 – 0,1 mm/tr
• Nombre d'alimentations planes 9

Pas

• Pas métrique 0,2 – 3,5 mm/tour
• Nombre de pas métriques 18
• Champ impérial 56 – 8 Gg/1"
• Nombre de pas impériaux 21

Plage de vitesse

• Nombre de vitesses 6
• Plage de vitesse 165 – 2400 min¯¹

Mandrin

• Mandrin de mandrin Verrouillage à came DIN ISO 702-2 n° 4
• Diamètre du trou du mandrin/diamètre du passage de la tige 38 millimètres
• Hauteur maximale du porte-outil 18 millimètres
• Cono du mandrin MK 5

Contre-point

• Arroser MK 3
• Traçage de plume 70 millimètres
• Diamètre de la plume 38 millimètres

Axe

• Glissière supérieure de déplacement 65 millimètres
• Chariot transversal de déplacement 150 millimètres
• Selle de montage pour chariot de déplacement 600 millimètres

Zones de travail

• Hauteur maximale 158 millimètres
• Largeur maximale 720 millimètres
• Diamètre de rotation sur le banc de la machine 310 millimètres
• Diamètre d'oscillation au-dessus du chariot de planage 190 millimètres
• Largeur du lit 180 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Plateau de tour à trois mors Ø 160 mm, maintien centré
• Pointe de centrage fixe MK 3 et MK 5
• Support quadruple en acier de 25 mm
• Écran
• Poêle à frire
• Jeu de changement de vitesses
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le tour de table avec vitesses par engrenage TU 3008G OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale
