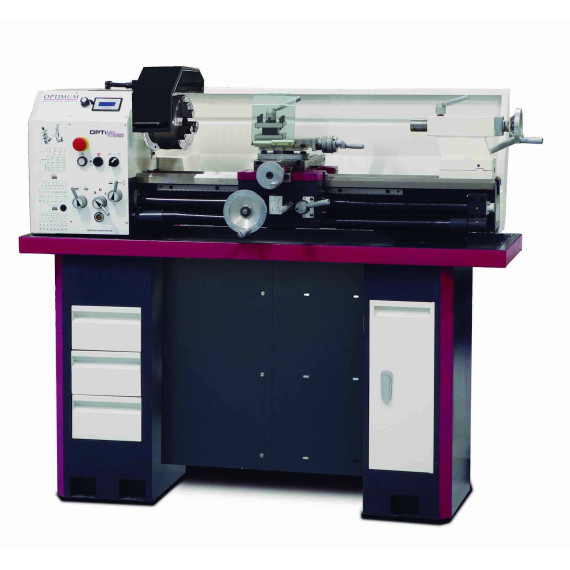

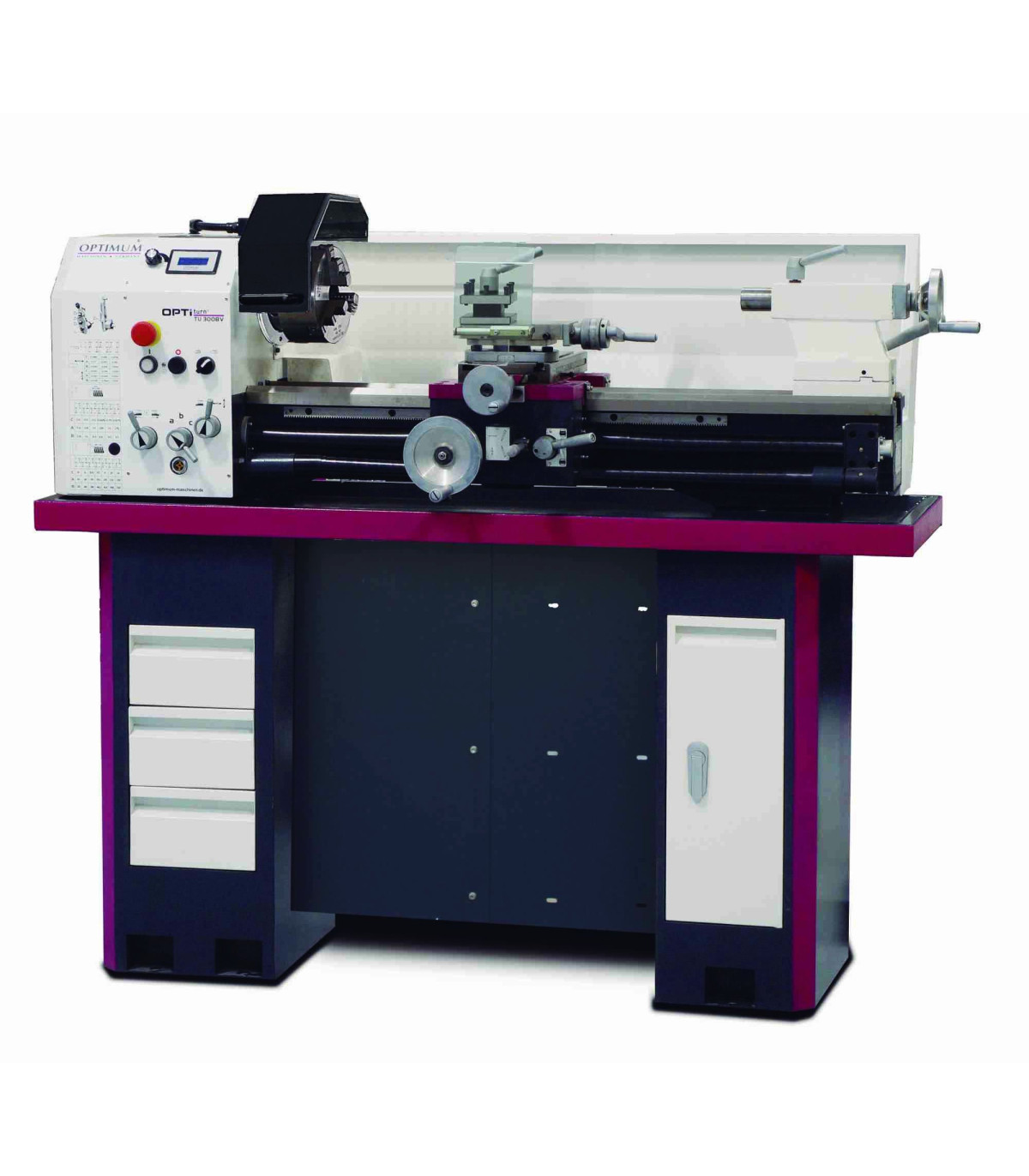

Tornio da tavolo con velocità per ingranaggio TU 3008G OPTIMUM

Tornio da banco con velocità per ingranaggio TU 3008G OPTIMUM. Il tornio da banco TU 3008G OPTIMUM si distingue per la sua lavorazione precisa e il letto in ghisa grigia. Offre una concentricità superiore a 0,009 mm e un portautensili quadruplo. Il suo mandrino temprato, insieme a un ingranaggio di alimentazione fluido, assicura prestazioni eccezionali. La rotazione destra/sinistra e il contropunto regolabile consentono una maggiore versatilità. Inoltre, è dotato di un variatore silenzioso e di un display digitale per un controllo ottimale. Con dimensioni robuste e un motore potente, è ideale per lavori impegnativi.

INCLUDE DI SERIE Piastra a 3 griffe Ø 160 mm No. 4, contropunto fisso MT 3 e MT 5, protezione contro gli schizzi, vassoio raccoglipolvere, portautensili quadruplo, kit di ruote di cambio, rapporto di conformità CE.

CARATTERISTICHE

• Lavorazione precisa
• Letto a prisma fortemente scanalato in ghisa grigia, temprato per induzione e rettificato con precisione
• Guida dell'asse Z temprata e rettificata
• Ingranaggio di alimentazione a funzionamento fluido con ingranaggi arrotondati che operano in un bagno d'olio
• Concentricità garantita della punta del mandrino migliore di 0,009 mm
• Concentricità nel mandrino del tornio migliore di 0,04 mm
• Portautensili quadruplo
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Rotazione destra/sinistra commutabile dal pannello di controllo
• Mandrino principale temprato montato su cuscinetti a rulli conici di precisione regolabili
• Cuscinetti a rulli conici in qualità P5
• Testa del mandrino temprata
• Grande diametro del mandrino Ø 38 mm
• Mandrino di avanzamento per taglio di filetti o tornitura longitudinale automatica
• Asse guida e di alimentazione alloggiati in due cuscinetti sinterizzati
• Alimentazioni automatiche longitudinali/piane
• Vite di avanzamento e copertura del mandrino di tensione
• Contropunto per tornitura conica regolabile ± 5 mm
• Contropunto e volante con scala fine regolabile di 0,02 mm
• Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio.
• Volanti nel carro con scala fine regolabile 0,04 / 0,01 mm
• Gioco di ruote di cambio in dotazione standard per filettatura
• Interruttore di emergenza di arresto di impatto

TU 3008

• Cinghia del ventilatore

TU3008G

• Trasmissione

TU 3008V

• Trasmissione a cinghia trapezoidale e senza spazzole
• Variatore di CC silenzioso, potente e senza spazzole con eccellenti caratteristiche di controllo
• Rivestimento in acciaio ad alta precisione per velocità maggiori.
• Display di velocità digitale

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 1525 millimetri
• larghezza/profondità circa 705 millimetri
• altezza circa 575 millimetri
• peso approssimativo. 261 chilogrammi

Dati elettrici

• Potenza del motore di azionamento 1,1 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,085 – 0,832 mm/giro
• Numero di avanzamenti longitudinali 9
• Gamma di alimentazione piana 0,01 – 0,1 mm/giro
• Numero di alimentazioni piane 9

Filettature

• Passo metrico 0,2 – 3,5 mm/giro
• Numero di passi metrici 18
• Campo imperiale 56 – 8 Gg/1"
• Numero di passi imperiali 21

Intervallo di velocità

• Numero di marce 6
• Intervallo di velocità 165 – 2400 min¯¹

Mandrino

• Mandrino del mandrino Bloccaggio a leva DIN ISO 702-2 n. 4
• Diametro del foro del mandrino/diametro del passaggio della barra 38 millimetri
• Altezza massima del portautensili 18 millimetri
• Cono del mandrino MK 5

Contropunto

• Contropunto MK 3
• Corso della punta 70 millimetri
• Diametro della punta 38 millimetri

Asse

• Scorrimento superiore di spostamento 65 millimetri
• Carro trasversale di viaggio 150 millimetri
• Sella per carro di viaggio 600 millimetri

Aree di lavoro

• Altezza massima 158 millimetri
• Larghezza massima 720 millimetri
• Diametro di rotazione sul banco della macchina 310 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 190 millimetri
• Larghezza del letto 180 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Piastra del tornio a tre griffe Ø 160 mm, serraggio centrato
• Punto di centraggio fisso MK 3 e MK 5
• Supporto quadruplo in acciaio di 25 mm
• Paratia
• Padella per patatine fritte
• Gioco di cambio marce
• Utensile operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il Tornio da banco con velocità per ingranaggio TU 3008G OPTIMUM è adatto per:

• Lavorazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale
