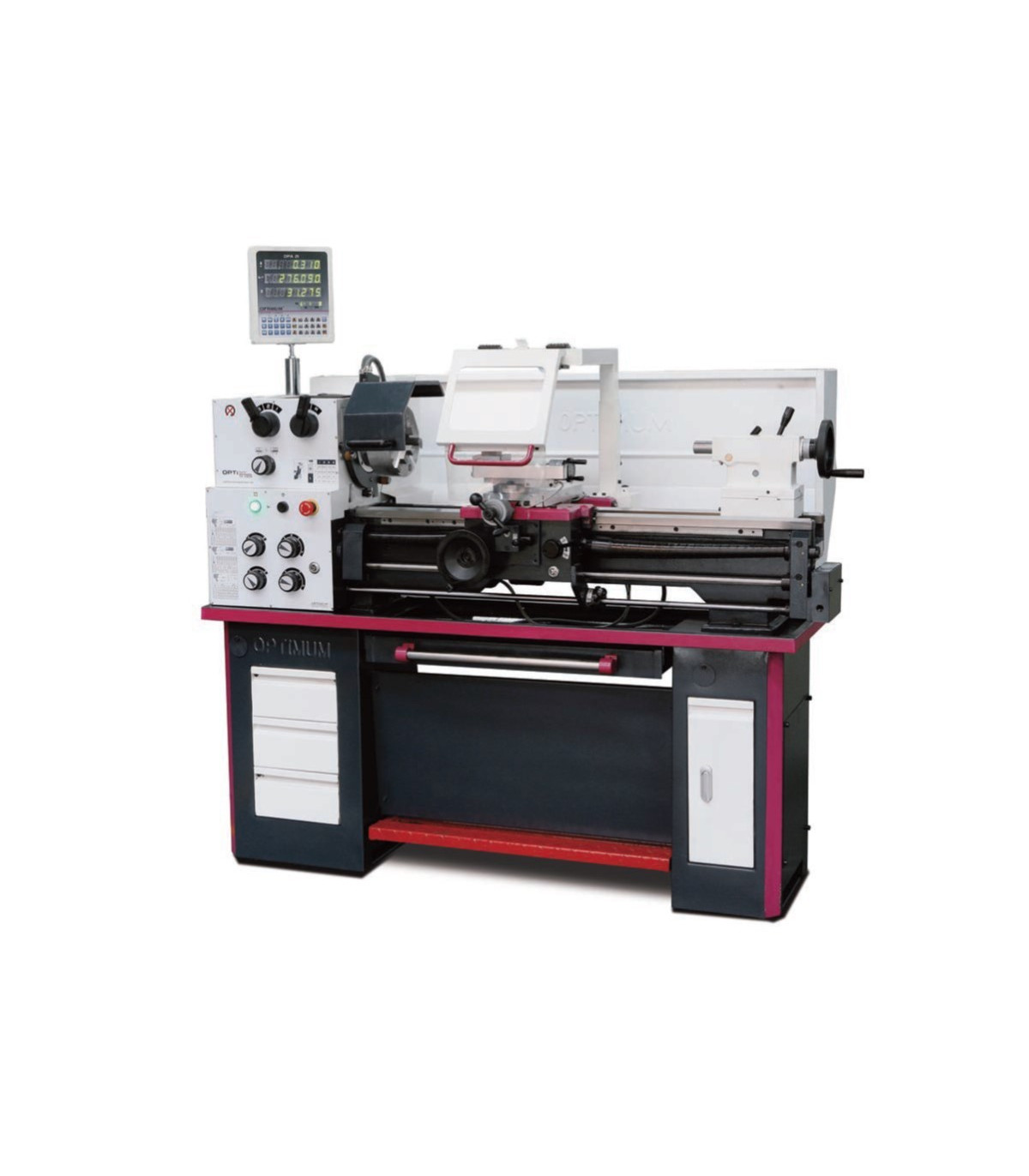

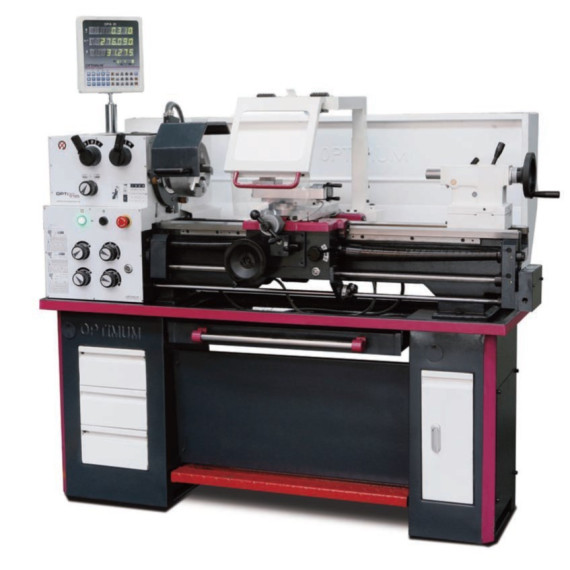

Tornio da banco temprato TH 3309 OPTIMUM

Tornio da banco temprato TH 3309 OPTIMUM. Il tornio da banco TH 3309 OPTIMUM offre alta precisione con concentricità di ≤ 0,015 mm e guide regolabili. Il suo mandrino funziona in bagno d'olio e dispone di elettronica di sicurezza. Include volantini regolabili, lampada LED e un contropunto regolabile. Con un design robusto e caratteristiche avanzate, è ideale per lavori impegnativi. La sua base offre scomparti per attrezzi e il dispositivo di arresto di emergenza garantisce sicurezza nell'uso. Con dimensioni solide e un motore potente, è perfetto per compiti professionali.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Slitta meccanizzata con precisione
• Concentricità garantita della punta del mandrino ≤ 0,015 mm
• Coperchio della vite di avanzamento
• Tutte le guide possono essere regolate tramite gibs.
• Rotazione destra/sinistra commutabile sulla slitta del letto
• Elettronica di sicurezza a due canali
• Impianto elettrico a 24 V CC con circuito di sicurezza a due canali secondo EN 23125
• Interruttore con calcolo del ciclo di vita testato secondo EN ISO 13849
• Ruote dentate a movimento fluido, temprate e rettificate
• Il mandrino principale funziona in bagno d'olio
• Intervallo di regolazione della slitta superiore ± 90°
• Lampada da macchina LED integrata nella protezione dei trucioli
• Volantini con scala fine regolabile 0,04 / 0,02 mm
• Volantini disaccoppiati e testati secondo EN 23125
• Volantini di sicurezza con funzione di disaccoppiamento sugli assi X e Z
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione
• Contropunto regolabile ± 10 mm per tornitura conica
• Contropunto e volantino con scala fine regolabile di 0,02 mm
• Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio
• Base della macchina con scomparto per attrezzi sul lato destro (lato sinistro con 3 pannelli (senza scomparti))
• Interruttore principale bloccabile
• Supporto quadruplo in acciaio
• Dispositivo di arresto di emergenza con controllo a pedale
• Protezione del mandrino rotante testata secondo la norma EN 23125
• Set di ingranaggi intercambiabili incluso di serie

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 1685 millimetri
• larghezza/profondità circa 745 millimetri
• altezza circa 1320 millimetri
• peso approssimativo. 510 chilogrammi

Dati elettrici

• Potenza del motore di azionamento 1,5 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,052 – 1,392 mm/giro
• Numero di avanzamenti longitudinali 32
• Gamma di alimentazione piana 0,014 – 0,38 mm/giro
• Numero di alimentazioni piane 32

Passaggi

• Passo metrico 0,4 – 7 mm/giro
• Numero di passi metrici 26
• Campo imperiale 56 – 4 Gg/1"
• Numero di passi imperiali 34

Intervallo di velocità

• Numero di marce 16
• Intervallo di velocità 70 – 2000 min¯¹

Mandrino

• Mandrino di chiusura Bloccaggio a leva DIN ISO 702-2 n. 4
• Diametro del foro del mandrino/diametro del passaggio della barra 38 millimetri
• Altezza massima del portautensili 16 millimetri
• Cono del mandrino MK 5

Contropunto

• Contropunto MK 3
• Tratto della penna 110 millimetri
• Diametro della penna 32 millimetri

Asse

• Slitta superiore di spostamento 98 millimetri
• Carro trasversale di viaggio 164 millimetri
• Sella per carro di viaggio 695 millimetri

Aree di lavoro

• Altezza massima 165 millimetri
• Larghezza massima 830 millimetri
• Diametro di rotazione sul banco della macchina 330 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 208 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di lunetta Ø 6 - 50 mm
• Seguire il passo di riposo Ø 8 - 30 mm
• Lampada da macchina LED
• Giunto riduttore MT 5 - MT 3
• Due centri fissi MT 3
• Portautensili quadruplicato di 16 mm
• Set di ingranaggi sostituibili
• Chassis della macchina
• Macchina inizialmente riempita con olio di alta qualità.
• Utensile operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il Tornio da banco temprato TH 3309 OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale
