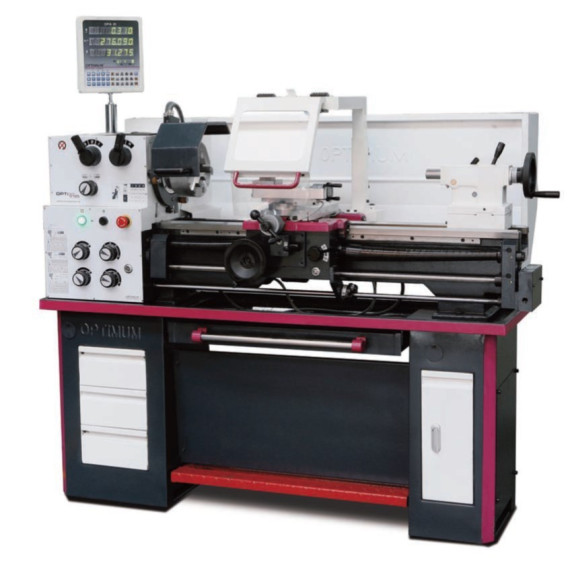

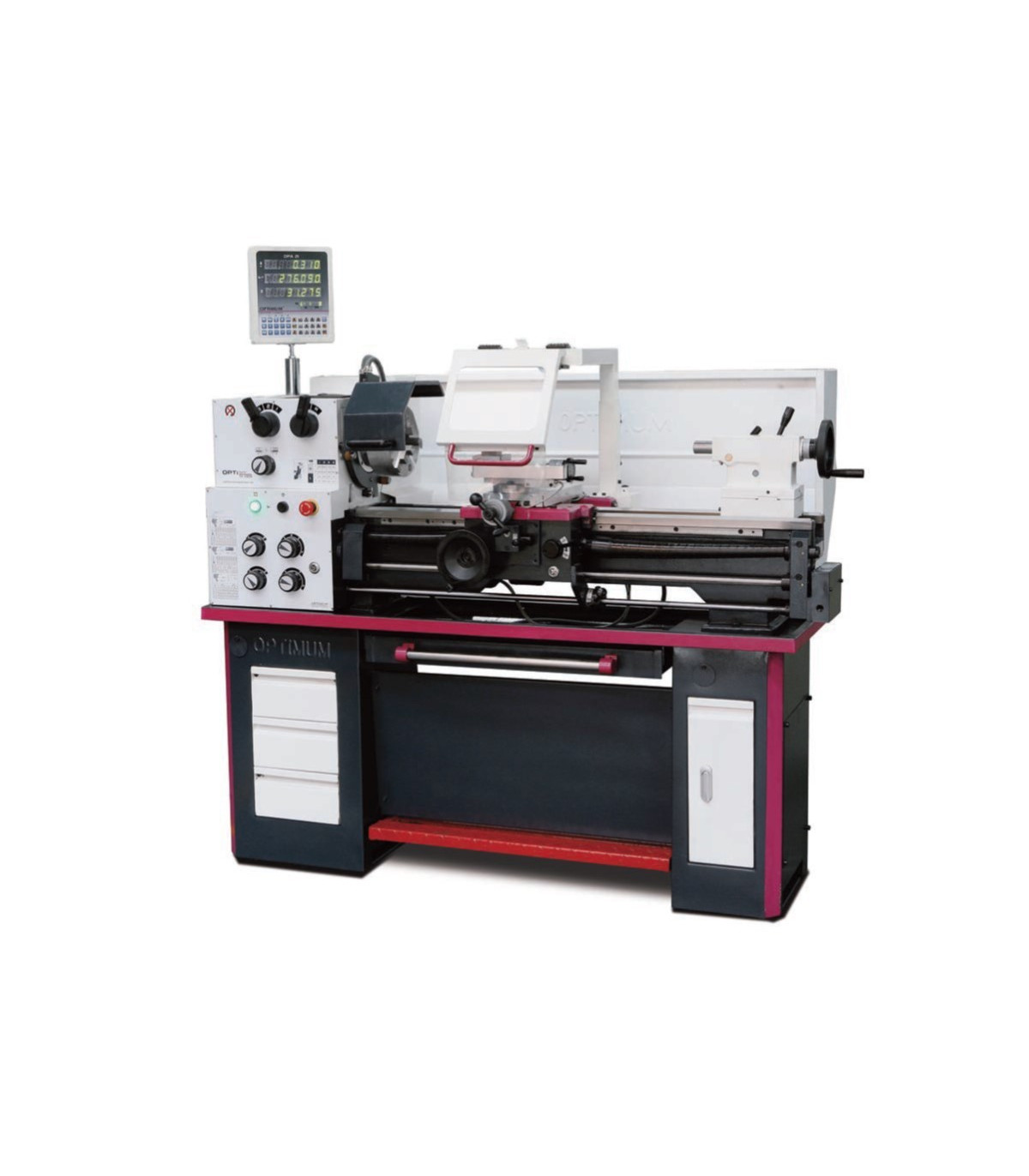

Torno de bancada temperado TH 3309 OPTIMUM

Torno de bancada temperada TH 3309 OPTIMUM. O torno de bancada TH 3309 OPTIMUM oferece alta precisão com concentricidade de ≤ 0,015 mm e guias ajustáveis. Seu eixo funciona em banho de óleo e conta com eletrônica de segurança. Inclui volantes ajustáveis, lâmpada LED e um contraponto regulável. Com um design robusto e características avançadas, é ideal para trabalhos exigentes. Sua base oferece compartimentos para ferramentas, e o dispositivo de parada de emergência garante segurança no uso. Com dimensões sólidas e um motor potente, é perfeito para tarefas profissionais.

CARACTERÍSTICAS

• Guia de eixo Z temperada e retificada
• Corrediça mecanizada com precisão
• Concentricidade garantida da ponta do eixo ≤ 0,015 mm
• Tampa do parafuso de avanço
• Todas as guias podem ser ajustadas por meio de gibs.
• Rotação direita/esquerda comutável na corrediça da cama
• Eletrônica de segurança de dois canais
• Sistema elétrico de 24 V CC com circuito de segurança de dois canais segundo EN 23125
• Interruptor com cálculo de ciclo de vida testado segundo EN ISO 13849
• Rodas dentadas de marcha suave, temperadas e retificadas
• O eixo principal funciona em banho de óleo
• Faixa de ajuste da corrediça superior ± 90°
• Lâmpada de máquina LED integrada na proteção do chip
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Volantes desacoplados e testados segundo EN 23125
• Volantes de segurança com função de desacoplamento nos eixos X e Z
• Leito de prisma fortemente canalizado, temperado por indução e retificado com precisão
• Contraponto ajustável ± 10 mm para torneamento cônico
• Contraponto e volante com escala fina ajustável de 0,02 mm
• Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação
• Base da máquina com compartimento para ferramentas no lado direito (lado esquerdo com 3 painéis (sem compartimentos))
• Interruptor principal bloqueável
• Suporte quádruplo de aço
• Dispositivo de parada de emergência com controle de pé
• Proteção do mandril giratório testada de acordo com a norma EN 23125
• Jogo de engrenagens intercambiáveis incluído de série

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1685 milímetros
• Largura/profundidade aprox. 745 milímetros
• Altura aprox. 1320 milímetros
• Peso aproximado. 510 quilos

Dados elétricos

• Saída do motor de acionamento 1,5 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,052 – 1,392 mm/rev
• Número de avanços longitudinais 32
• Faixa de alimentação plana 0,014 – 0,38 mm/rev
• Número de alimentações planas 32

Parcelas

• Passo métrico 0,4 – 7 mm/volta
• Número de passos métricos 26
• Campo imperial 56 – 4 Gg/1"
• Número de passos imperiais 34

Faixa de velocidade

• Número de marchas 16
• Faixa de velocidade 70 – 2000 min¯¹

Eixo

• Mandril de eixo Fechadura de leva DIN ISO 702-2 n.º 4
• Diâmetro do furo do eixo/diâmetro do passo da barra 38 milímetros
• Altura máxima do porta-ferramentas 16 milímetros
• Cono do eixo MK 5

Contraponto

• Arrojar MK 3
• Traço de pluma 110 milímetros
• Diâmetro da pluma 32 milímetros

Eixo

• Corrediça superior de deslocamento 98 milímetros
• Carro transversal de viagem 164 milímetros
• Sela de montar para carro de viagem 695 milímetros

Áreas de trabalho

• Altura máxima 165 milímetros
• Largura máxima 830 milímetros
• Diâmetro de giro sobre a bancada da máquina 330 milímetros
• Diâmetro de oscilação acima do carro de planejamento 208 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Passo de luneta Ø 6 - 50 mm
• Seguir o passo de descanso Ø 8 - 30 mm
• Lâmpada de máquina LED
• Manguito redutor MT 5 - MT 3
• Dois centros fixos MT 3
• Porta-ferramentas quadruplicado de 16 mm
• Jogo de engrenagens substituíveis
• Chassi da máquina
• Máquina inicialmente cheia com óleo de primeira qualidade.
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de bancada temperada TH 3309 OPTIMUM é adequado para:

• Mecanização de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal
