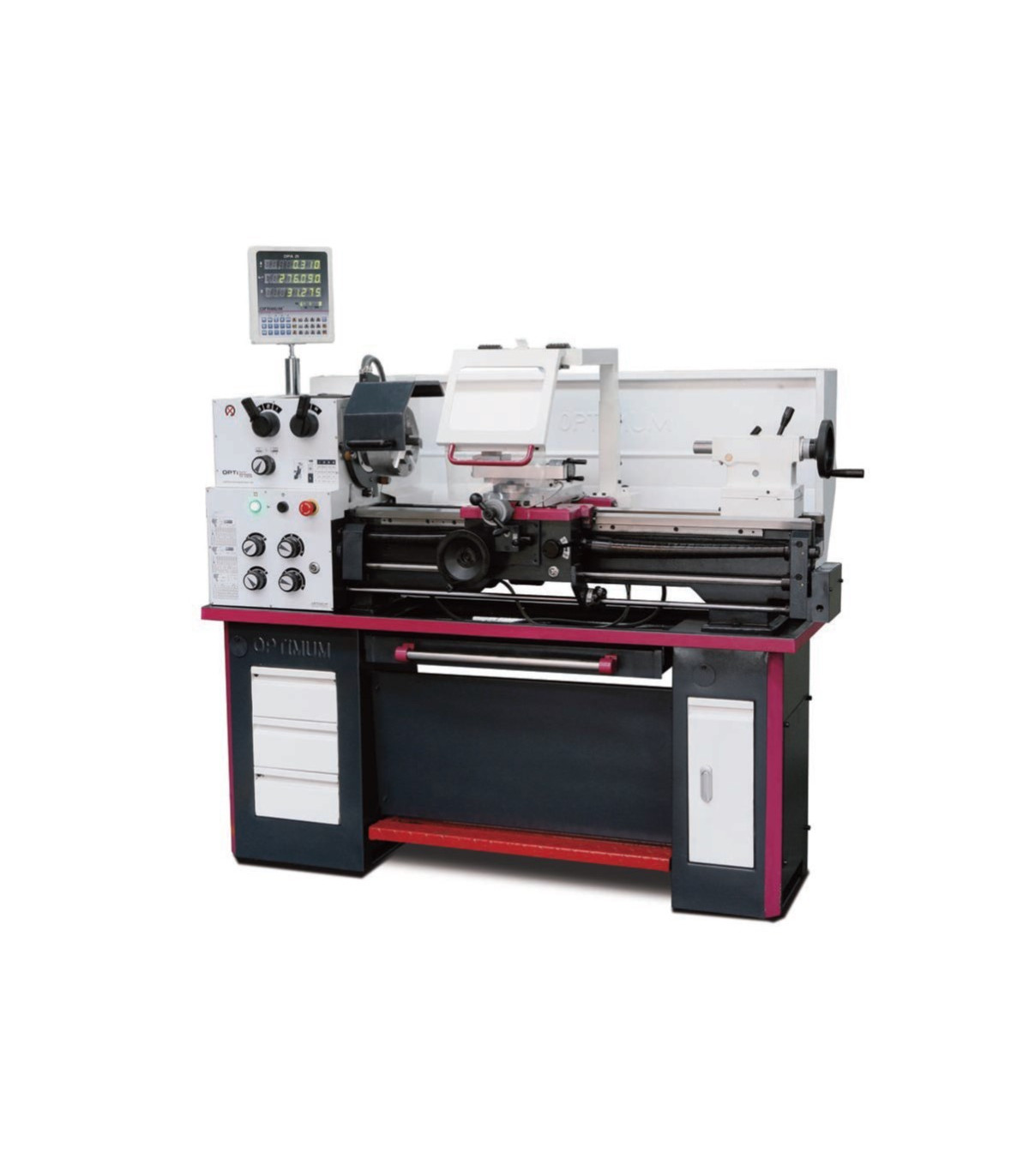

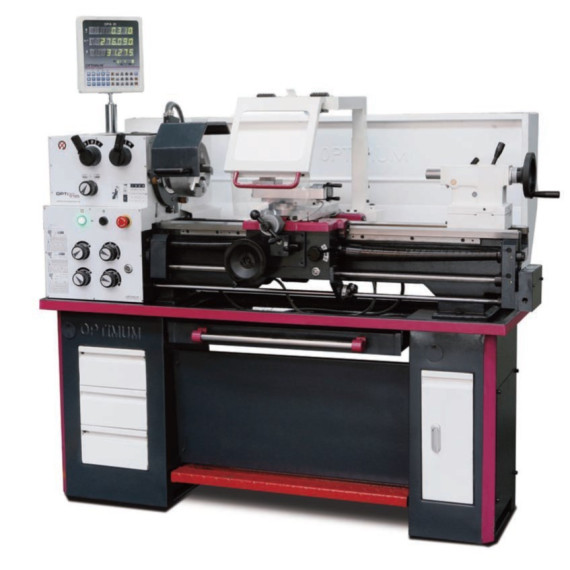

Tour de banc trempé TH 3309 OPTIMUM

Tour à banc trempé TH 3309 OPTIMUM. Le tour à banc TH 3309 OPTIMUM offre une haute précision avec une concentricité de ≤ 0,015 mm et des guides réglables. Son broche fonctionne dans un bain d'huile et dispose d'une électronique de sécurité. Il comprend des volants réglables, une lampe LED et un contre-point réglable. Avec un design robuste et des caractéristiques avancées, il est idéal pour des travaux exigeants. Sa base offre des compartiments pour outils, et le dispositif d'arrêt d'urgence garantit la sécurité lors de l'utilisation. Avec des dimensions solides et un moteur puissant, il est parfait pour des tâches professionnelles.

CARACTÉRISTIQUES

• Guide de l'axe Z trempé et rectifié
• Glissière usinée avec précision
• Concentricité garantie de la pointe de la broche ≤ 0,015 mm
• Couvercle de la vis d'avance
• Tous les guides peuvent être ajustés par des gibs.
• Rotation droite/gauche commutable sur la glissière du banc
• Électronique de sécurité à deux canaux
• Système électrique de 24 V CC avec circuit de sécurité à deux canaux selon EN 23125
• Interrupteur avec calcul de cycle de vie testé selon EN ISO 13849
• Roues dentées à marche douce, trempées et rectifiées
• La broche principale fonctionne dans un bain d'huile
• Plage de réglage de la glissière supérieure ± 90°
• Lampe de machine LED intégrée dans la protection contre les copeaux
• Volants avec échelle fine réglable 0,04 / 0,02 mm
• Volants désaccouplés et testés selon EN 23125
• Volants de sécurité avec fonction de désaccouplement sur les axes X et Z
• Lit de prisme fortement cannelé, trempé par induction et rectifié avec précision
• Contre-point ajustable ± 10 mm pour tournage conique
• Contre-point et volant avec échelle fine réglable de 0,02 mm
• Ajustement rapide, simple et sans outils par levier de serrage
• Base de la machine avec compartiment pour outils sur le côté droit (côté gauche avec 3 panneaux (sans compartiments))
• Interrupteur principal verrouillable
• Support quadruple en acier
• Dispositif d'arrêt d'urgence avec contrôle au pied
• Protection du mandrin tournant testée selon la norme EN 23125
• Jeu d'engrenages interchangeables inclus de série

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur env. 1685 millimètres
• Largeur/profondeur env. 745 millimètres
• Hauteur env. 1320 millimètres
• Poids approximatif. 510 kilos

Données électriques

• Sortie du moteur d'entraînement 1,5 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,052 – 1,392 mm/tr
• Nombre d'avances longitudinales 32
• Plage d'alimentation plate 0,014 – 0,38 mm/tr
• Nombre d'alimentations plates 32

Pas

• Pas métrique 0,4 – 7 mm/tour
• Nombre de pas métriques 26
• Champ impérial 56 – 4 Gg/1"
• Nombre de pas impériaux 34

Plage de vitesse

• Nombre de vitesses 16
• Plage de vitesse 70 – 2000 min¯¹

Broche

• Mandrin de broche Verrouillage par came DIN ISO 702-2 n° 4
• Diamètre du trou de la broche/diamètre du passage de la tige 38 millimètres
• Hauteur maximale du porte-outil 16 millimètres
• Cono de la broche MK 5

Contre-point

• Contre-point MK 3
• Course de la plume 110 millimètres
• Diamètre de la plume 32 millimètres

Axe

• Glissière supérieure de déplacement 98 millimètres
• Chariot transversal de déplacement 164 millimètres
• Selle de montage pour chariot de déplacement 695 millimètres

Zones de travail

• Hauteur maximale 165 millimètres
• Largeur maximale 830 millimètres
• Diamètre de tournage sur le banc de la machine 330 millimètres
• Diamètre d'oscillation au-dessus du chariot de planage 208 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Pas de lunette Ø 6 - 50 mm
• Suivre le pas de repos Ø 8 - 30 mm
• Lampe de machine LED
• Manguito réducteur MT 5 - MT 3
• Deux centres fixes MT 3
• Porte-outil quadruple de 16 mm
• Jeu d'engrenages remplaçables
• Châssis de la machine
• Machine initialement remplie avec de l'huile de première qualité.
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour à banc trempé TH 3309 OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale
