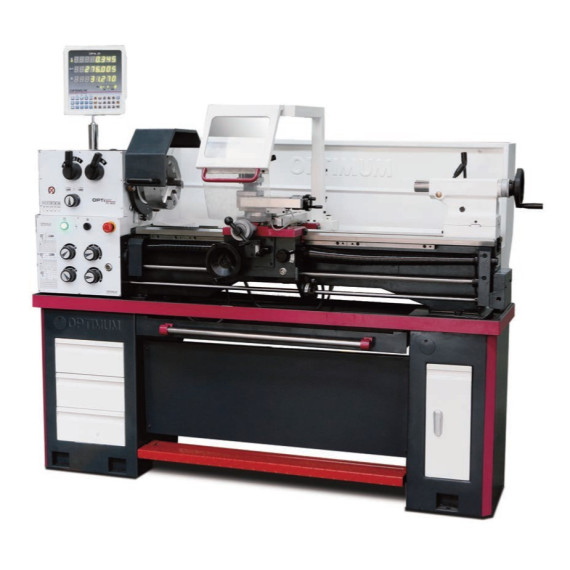

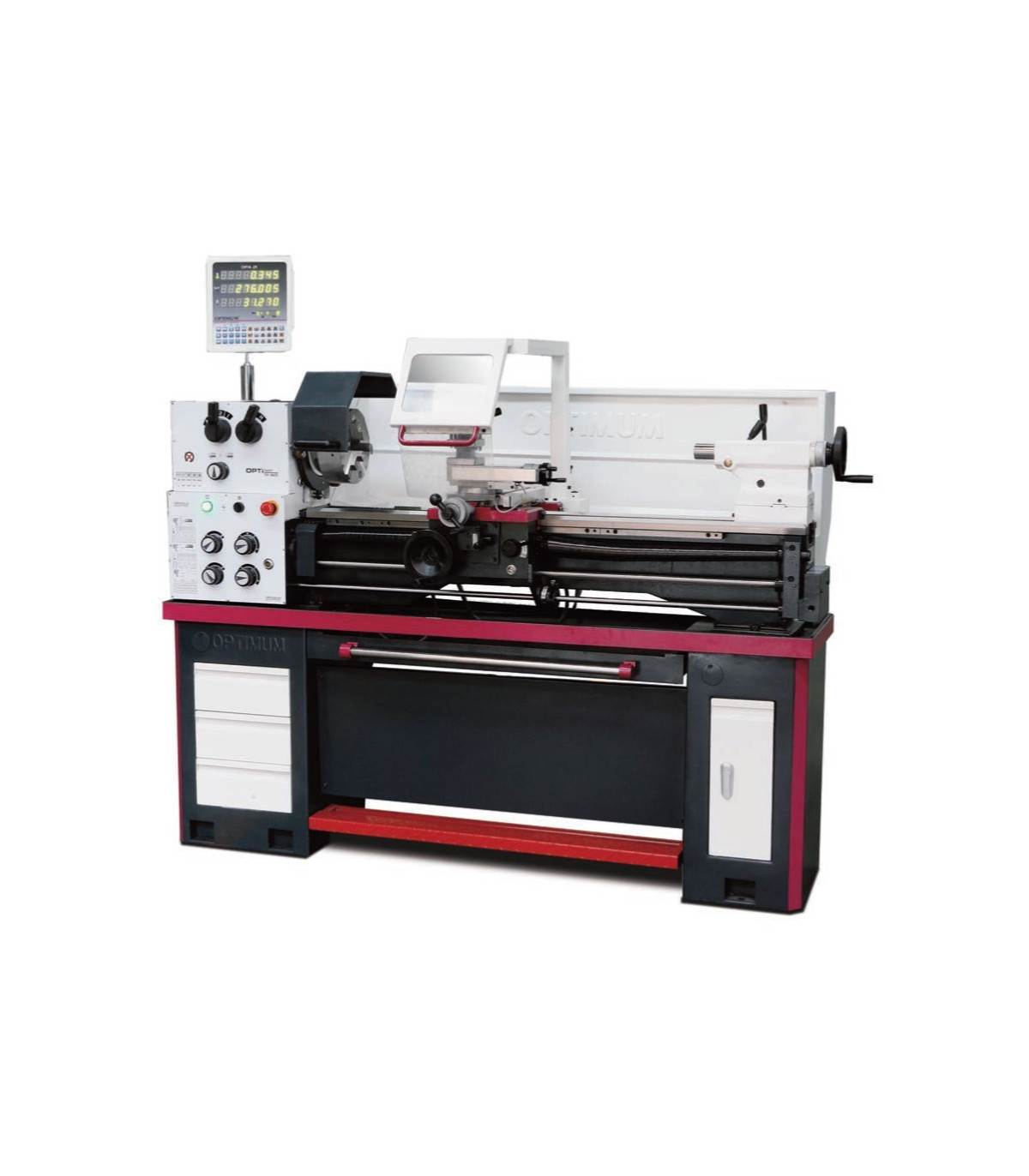

Torno de precisión para torneado cónico TH 3610 OPTIMUM

Torno de precisión para torneado cónico TH 3610 OPTIMUM. El torno de precisión TH 3610 OPTIMUM ofrece características destacadas como guía de eje Z templada, concentricidad de punta del husillo mejor que 0,015 mm, y volantes desacoplados. Su diseño incluye electrónica de seguridad de dos canales y un interruptor probado según EN ISO 13849. Con un lecho de prisma acanalado y un husillo que opera en baño de aceite, este torno garantiza un ajuste rápido y sencillo. Sus dimensiones son 1930x725x1350 mm y pesa aproximadamente 570 kg, con un motor de 1,5 kW a 400 V.

CARACTERÍSTICAS

• Guía de eje Z templada y rectificada
• Corredera mecanizada con precisión
• Concentricidad garantizada de la punta del husillo mejor que 0,015 mm
• Portahusillo Camlock DIN ISO 702-2 N° 5
• Volantes desacoplados y probados según EN 23125
• Tapa del tornillo de avance
• Todas las guías se pueden ajustar mediante gibs.
• Rotación derecha/izquierda conmutable en la corredera de la cama
• Electrónica de seguridad de dos canales
• Interruptor con cálculo del ciclo de vida, probado según la norma EN ISO 13849
• Ruedas dentadas de marcha suave, templadas y rectificadas
• El husillo principal funciona en un baño de aceite.
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes desacoplados y probados según EN 23125
• Volantes de seguridad con función de desacoplamiento en los ejes X y Z
• Lecho de prisma fuertemente acanalado, templado por inducción y rectificado con precisión
• Base de la máquina con compartimentos para herramientas en ambos lados
• Interruptor de protección del motor, interruptor principal bloqueable
• Soporte cuádruple de acero
• Dispositivo de parada de emergencia con control de pie
• Lámpara de máquina LED integrada en la protección del chip

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

Longitud aprox. 1930 milímetros

Ancho/profundidad aprox. 725 milímetros

Altura aprox. 1350 milímetros

Peso aproximado. 570 kilogramos

Datos eléctricos

Salida del motor de accionamiento 1,5 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Alimentación

Rango de alimentación longitudinal 0,052 – 1,392 mm/rev

Número de avances longitudinales 32

Gama de alimentación plana 0,014 – 0,38 mm/rev

Número de alimentaciones planas 32

Parcelas

Paso métrico 0,4 – 7 mm/vuelta

Número de pasos métricos 26

Campo imperial 56 – 4 Gg/1"

Número de pasos imperiales 34

Rango de velocidad

Número de marchas 8

Rango de velocidad 70 – 2000 min¯¹

Huso

Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 5

Diámetro del orificio del husillo/diámetro del paso de la varilla 52 milímetros

Altura máxima del portaherramientas 16 milímetros

Cono del husillo MT 6

Contrapunto

Arrojar MK 3

Trazo de pluma 120 milímetros

Diámetro de la pluma 42 milímetros

Eje

Corredera superior de desplazamiento 100 milímetros

Carro transversal de viaje 170 milímetros

Silla de carruaje de viaje 840 milímetros

Áreas de trabajo

Altura máxima 180 milímetros

Ancho máximo 980 milímetros

Diámetro de giro sobre la bancada de la máquina 356 milímetros

Diámetro de oscilación por encima del carro de planeamiento 225 milímetros

Ancho de la cama 187 milímetros

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Paso de bisel fijo Ø máx. 100 mm
• Paso del bisel móvil Ø máx. 95 mm
• Luz LED para máquina
• Manguito reductor MK 6 / MK 3
• Dos puntos de centrado fijos MK 3
• Portaherramientas cuádruple
• Juego de cambio de marchas
• Llenado inicial de la máquina con aceite de calidad
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de precisión para torneado cónico TH 3610 OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- EN ISO 13849: La norma EN ISO 13849 se centra en la seguridad de los sistemas de control relacionados con máquinas, estableciendo requisitos para el diseño y evaluación de estos sistemas para asegurar un funcionamiento seguro y minimizar riesgos de fallos que puedan causar lesiones o daños. Define niveles de rendimiento (PL) que deben alcanzarse según el riesgo, considerando la probabilidad y consecuencias de fallos, y abarca aspectos como la redundancia y el diagnóstico del sistema para garantizar su fiabilidad en el entorno laboral.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 trata sobre la clasificación y etiquetado de productos químicos, asegurando que la información sobre peligros y medidas de seguridad sea clara y comprensible para los usuarios.

- EN 23125: La norma EN 23125 aborda la seguridad en la manipulación de materiales a granel, estableciendo requisitos para el diseño y uso de equipos, garantizando la seguridad de los operadores y minimizando riesgos.
