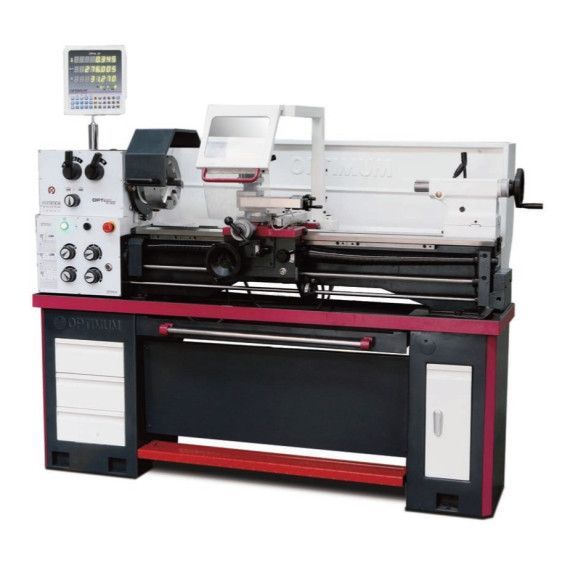

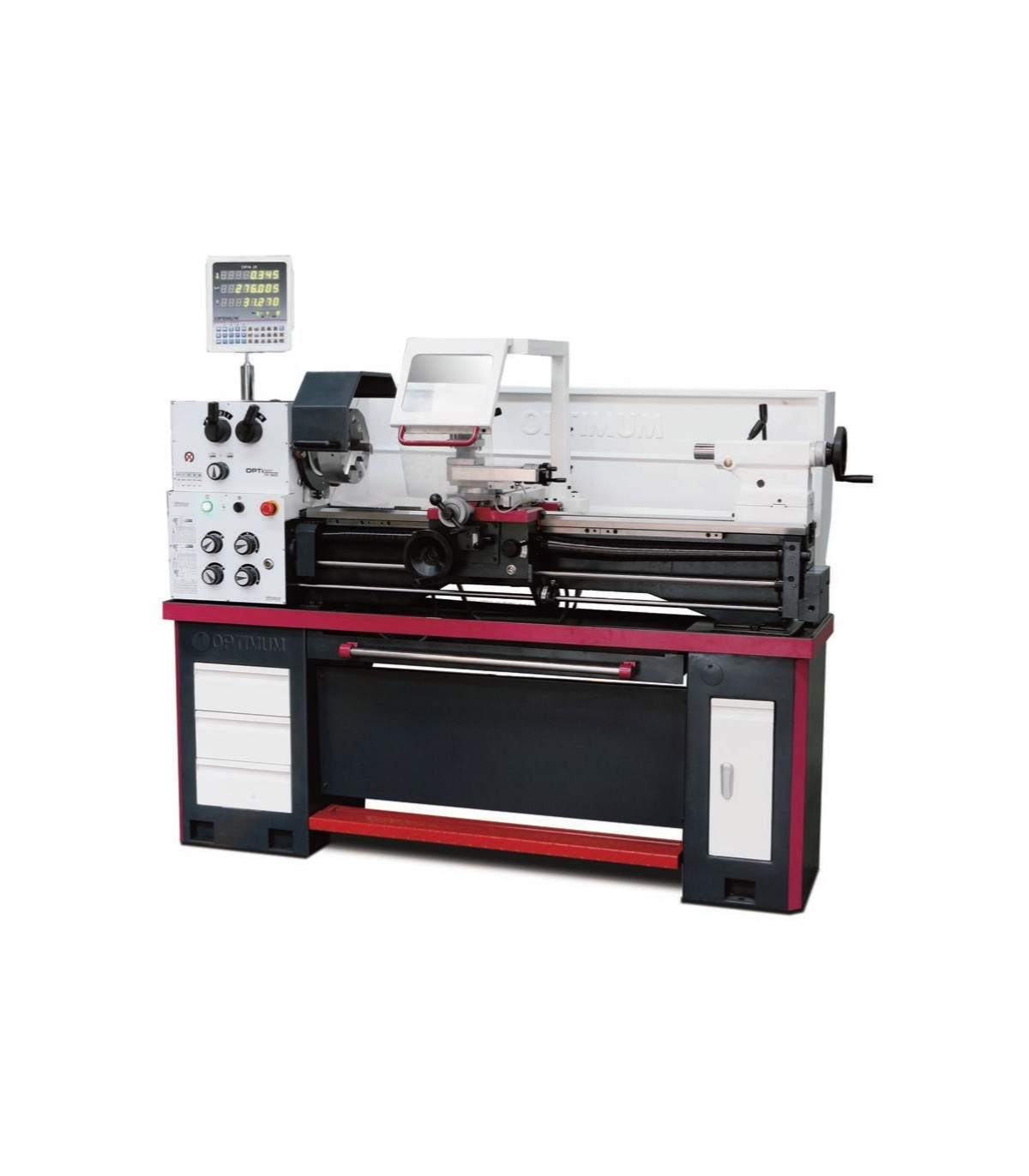

Torno de precisión totalmente equipado TH 3610D OPTIMUM

Torno de precisión totalmente equipado TH 3610D OPTIMUM. El torno de precisión TH 3610D OPTIMUM cuenta con guía de eje Z templada, concentricidad mejor que 0,015 mm y volantes desacoplados. Su electrónica de seguridad de dos canales garantiza un uso seguro. Con lecho de prisma acanalado y husillo en baño de aceite, permite ajustes rápidos sin herramientas. Sus dimensiones son 1930x725x1620 mm y pesa 572 kg, con un motor de 1,5 kW a 400 V, ideal para trabajos precisos y confiables.

CARACTERÍSTICAS

• Guía de eje Z templada y rectificada
• Corredera mecanizada con precisión
• Concentricidad garantizada de la punta del husillo mejor que 0,015 mm
• Portahusillo Camlock DIN ISO 702-2 N° 5
• Volantes desacoplados y probados según EN 23125
• Tapa del tornillo de avance
• Todas las guías se pueden ajustar mediante gibs.
• Rotación derecha/izquierda conmutable en la corredera de la cama
• Electrónica de seguridad de dos canales
• Interruptor con cálculo del ciclo de vida, probado según la norma EN ISO 13849
• Ruedas dentadas de marcha suave, templadas y rectificadas
• El husillo principal funciona en un baño de aceite.
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes desacoplados y probados según EN 23125
• Volantes de seguridad con función de desacoplamiento en los ejes X y Z
• Lecho de prisma fuertemente acanalado, templado por inducción y rectificado con precisión
• Base de la máquina con compartimentos para herramientas en ambos lados
• Interruptor de protección del motor, interruptor principal bloqueable
• Soporte cuádruple de acero
• Dispositivo de parada de emergencia con control de pie
• Lámpara de máquina LED integrada en la protección del chip

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1930 milímetros
• Ancho/profundidad aprox. 725 milímetros
• Altura aprox. 1620 milímetros
• Peso aproximado. 572 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 1,5 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,052 – 1,392 mm/rev
• Número de avances longitudinales 32
• Gama de alimentación plana 0,014 – 0,38 mm/rev
• Número de alimentaciones planas 32

Parcelas

• Paso métrico 0,4 – 7 mm/vuelta
• Número de pasos métricos 26
• Campo imperial 56 – 4 Gg/1"
• Número de pasos imperiales 34

Rango de velocidad

• Número de marchas 8
• Rango de velocidad 70 – 2000 min¯¹

Huso

• Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 5
• Diámetro del orificio del husillo/diámetro del paso de la varilla 52 milímetros
• Altura máxima del portaherramientas 16 milímetros
• Cono del husillo MT 6

Contrapunto

• Arrojar MK 3
• Trazo de pluma 120 milímetros
• Diámetro de la pluma 42 milímetros

Eje

• Corredera superior de desplazamiento 100 milímetros
• Carro transversal de viaje 170 milímetros
• Silla de montar para carruaje de viaje 840 milímetros

Áreas de trabajo

• Altura máxima 180 milímetros
• Ancho máximo 980 milímetros
• Diámetro de giro sobre la bancada de la máquina 356 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 225 milímetros
• Longitud de giro en el puente de la cama 160 milímetros
• Ancho de la cama 187 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Paso de bisel fijo Ø máx. 100 mm
• Paso del bisel móvil Ø máx. 95 mm
• Luz LED para máquina
• Manguito reductor MK 6 / MK 3
• Dos puntos de centrado fijos MK 3
• Portaherramientas cuádruple
• Juego de cambio de marchas
• Llenado inicial de la máquina con aceite de calidad
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de precisión totalmente equipado TH 3610D OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- EN ISO 13849: La norma EN ISO 13849 se centra en la seguridad de los sistemas de control relacionados con máquinas, estableciendo requisitos para el diseño y evaluación de estos sistemas para asegurar un funcionamiento seguro y minimizar riesgos de fallos que puedan causar lesiones o daños. Define niveles de rendimiento (PL) que deben alcanzarse según el riesgo, considerando la probabilidad y consecuencias de fallos, y abarca aspectos como la redundancia y el diagnóstico del sistema para garantizar su fiabilidad en el entorno laboral.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 trata sobre la clasificación y etiquetado de productos químicos, asegurando que la información sobre peligros y medidas de seguridad sea clara y comprensible para los usuarios.

- EN 23125: La norma EN 23125 aborda la seguridad en la manipulación de materiales a granel, estableciendo requisitos para el diseño y uso de equipos, garantizando la seguridad de los operadores y minimizando riesgos.
