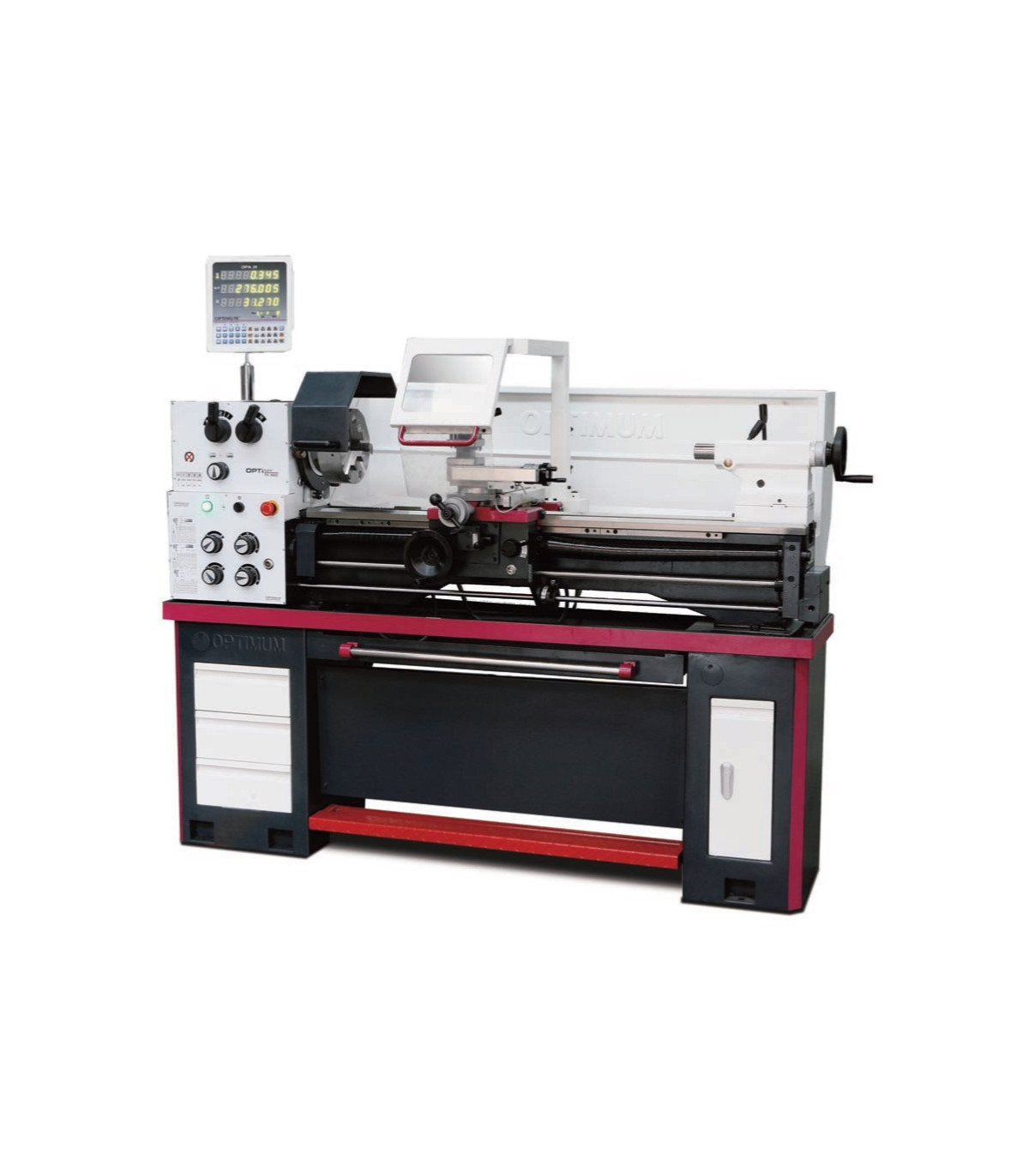

Torno de precisão para torneamento cónico TH 3610 OPTIMUM

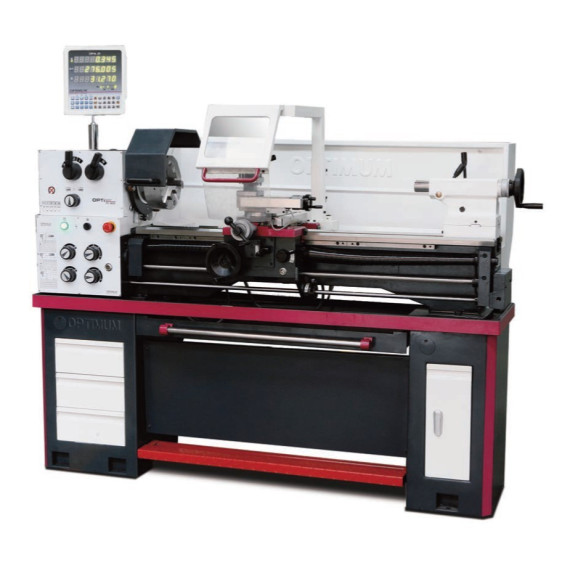

Torno de precisão para torneamento cônico TH 3610 OPTIMUM. O torno de precisão TH 3610 OPTIMUM oferece características destacadas como guia de eixo Z temperada, concentricidade da ponta do eixo melhor que 0,015 mm, e volantes desacoplados. Seu design inclui eletrônica de segurança de dois canais e um interruptor testado de acordo com a norma EN ISO 13849. Com um leito de prisma canalizado e um eixo que opera em banho de óleo, este torno garante um ajuste rápido e simples. Suas dimensões são 1930x725x1350 mm e pesa aproximadamente 570 kg, com um motor de 1,5 kW a 400 V.

CARACTERÍSTICAS

• Guia de eixo Z temperada e retificada
• Corrediça mecanizada com precisão
• Concentricidade garantida da ponta do eixo melhor que 0,015 mm
• Porta-eixo Camlock DIN ISO 702-2 N° 5
• Volantes desacoplados e testados de acordo com a norma EN 23125
• Tampa do parafuso de avanço
• Todas as guias podem ser ajustadas por meio de gibs.
• Rotação direita/esquerda comutável na corrediça da cama
• Eletrônica de segurança de dois canais
• Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
• Rodas dentadas de marcha suave, temperadas e retificadas
• O eixo principal funciona em um banho de óleo.
• Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Volantes desacoplados e testados de acordo com a norma EN 23125
• Volantes de segurança com função de desacoplamento nos eixos X e Z
• Leito de prisma fortemente canalizado, temperado por indução e retificado com precisão
• Base da máquina com compartimentos para ferramentas em ambos os lados
• Interruptor de proteção do motor, interruptor principal bloqueável
• Suporte quádruplo de aço
• Dispositivo de parada de emergência com controle de pé
• Lâmpada de máquina LED integrada na proteção do chip

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

Comprimento aprox. 1930 milímetros

Largura/profundidade aprox. 725 milímetros

Altura aprox. 1350 milímetros

Peso aproximado. 570 quilogramas

Dados elétricos

Saída do motor de acionamento 1,5 kW

Tensão de alimentação 400 volts

Frequência de rede 50 Hz

Alimentação

Faixa de alimentação longitudinal 0,052 – 1,392 mm/rev

Número de avanços longitudinais 32

Faixa de alimentação plana 0,014 – 0,38 mm/rev

Número de alimentações planas 32

Parcelas

Passo métrico 0,4 – 7 mm/volta

Número de passos métricos 26

Campo imperial 56 – 4 Gg/1"

Número de passos imperiais 34

Faixa de velocidade

Número de marchas 8

Faixa de velocidade 70 – 2000 min¯¹

Eixo

Mandril de eixo Fechadura de leva DIN ISO 702-2 n.º 5

Diâmetro do furo do eixo/diâmetro do passo da barra 52 milímetros

Altura máxima do porta-ferramentas 16 milímetros

Cono do eixo MT 6

Contraponto

Arrojar MK 3

Traço de pluma 120 milímetros

Diâmetro da pluma 42 milímetros

Eixo

Corrediça superior de deslocamento 100 milímetros

Carro transversal de viagem 170 milímetros

Silla de carruagem de viagem 840 milímetros

Áreas de trabalho

Altura máxima 180 milímetros

Largura máxima 980 milímetros

Diâmetro de giro sobre a bancada da máquina 356 milímetros

Diâmetro de oscilação acima do carro de planejamento 225 milímetros

Largura da cama 187 milímetros

VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Passo de bisel fixo Ø máx. 100 mm
• Passo do bisel móvel Ø máx. 95 mm
• Luz LED para máquina
• Manguito redutor MK 6 / MK 3
• Dois pontos de centragem fixos MK 3
• Porta-ferramentas quádruplo
• Jogo de mudança de marchas
• Preenchimento inicial da máquina com óleo de qualidade
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de precisão para torneamento cônico TH 3610 OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- EN ISO 13849: A norma EN ISO 13849 foca na segurança dos sistemas de controle relacionados a máquinas, estabelecendo requisitos para o design e avaliação desses sistemas para garantir um funcionamento seguro e minimizar riscos de falhas que possam causar lesões ou danos. Define níveis de desempenho (PL) que devem ser alcançados de acordo com o risco, considerando a probabilidade e consequências de falhas, e abrange aspectos como a redundância e o diagnóstico do sistema para garantir sua confiabilidade no ambiente de trabalho.

- DIN ISO 702-2 N° 5: A norma DIN ISO 702-2 N° 5 trata sobre a classificação e rotulagem de produtos químicos, garantindo que as informações sobre perigos e medidas de segurança sejam claras e compreensíveis para os usuários.

- EN 23125: A norma EN 23125 aborda a segurança na manipulação de materiais a granel, estabelecendo requisitos para o design e uso de equipamentos, garantindo a segurança dos operadores e minimizando riscos.
