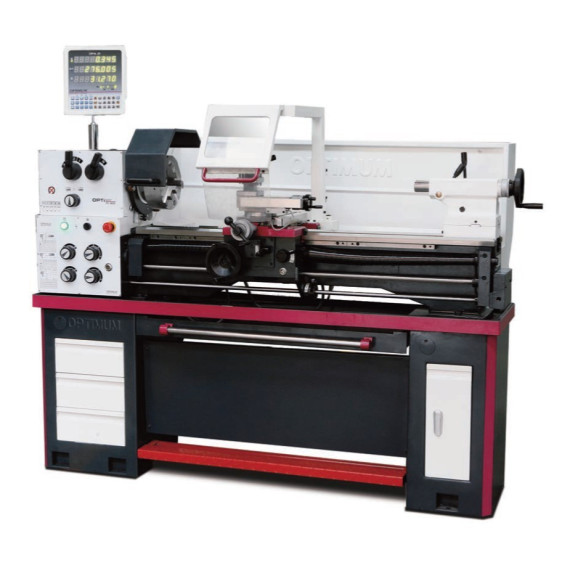

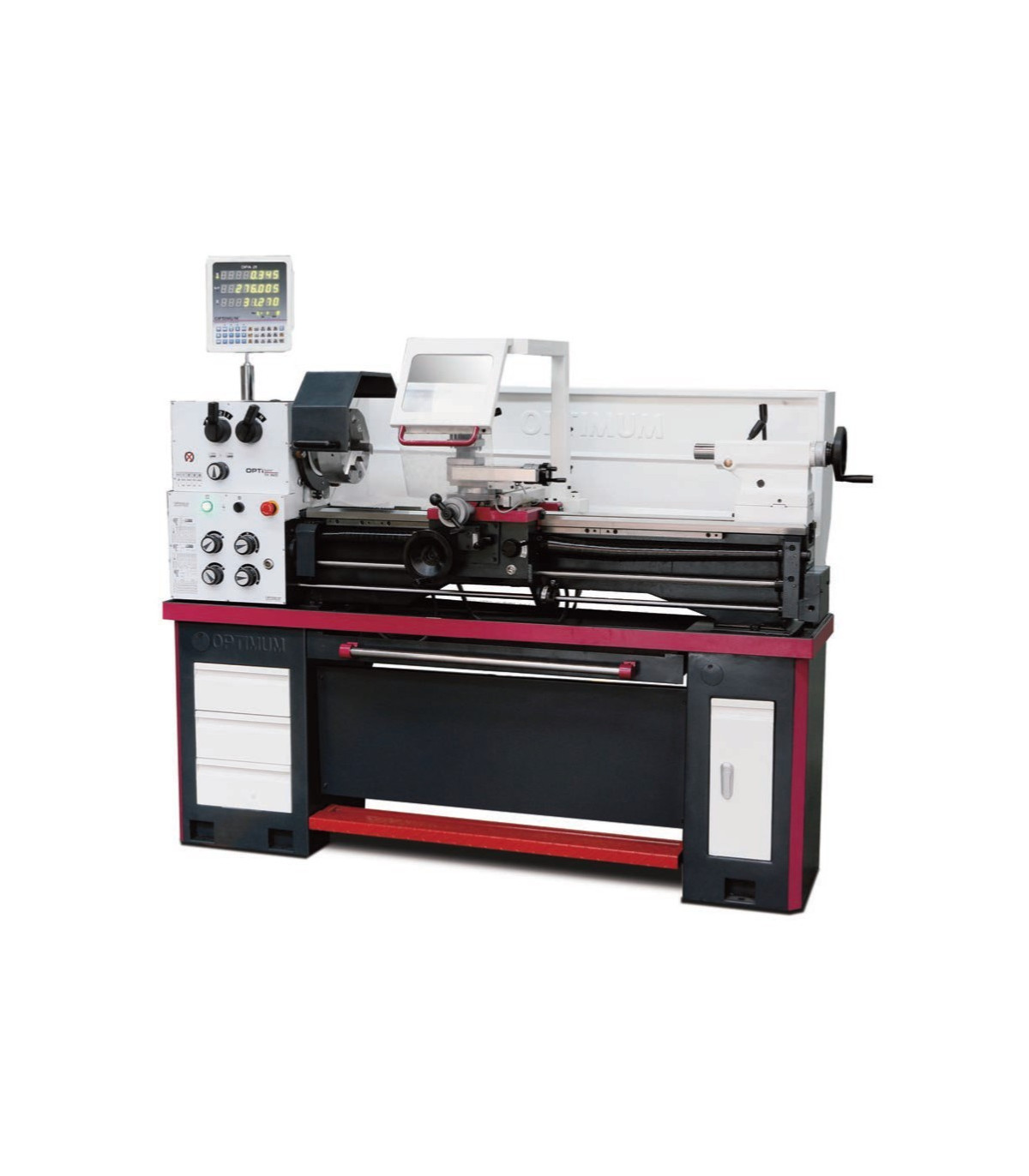

Tour de précision pour tournage conique TH 3610 OPTIMUM

Tour de précision pour tournage conique TH 3610 OPTIMUM. Le tour de précision TH 3610 OPTIMUM offre des caractéristiques remarquables telles qu'un guide d'axe Z trempé, une concentricité de pointe de broche meilleure que 0,015 mm, et des volants découplés. Son design comprend une électronique de sécurité à deux canaux et un interrupteur testé selon la norme EN ISO 13849. Avec un lit de prisme cannelé et une broche fonctionnant dans un bain d'huile, ce tour garantit un réglage rapide et facile. Ses dimensions sont 1930x725x1350 mm et il pèse environ 570 kg, avec un moteur de 1,5 kW à 400 V.

CARACTÉRISTIQUES

• Guide d'axe Z trempé et rectifié
• Glissière usinée avec précision
• Concentricité garantie de la pointe de broche meilleure que 0,015 mm
• Mandrin Camlock DIN ISO 702-2 N° 5
• Volants découplés et testés selon EN 23125
• Couvercle de vis d'avance
• Tous les guides peuvent être ajustés par des gibs.
• Rotation droite/gauche commutable sur la glissière du lit
• Électronique de sécurité à deux canaux
• Interrupteur avec calcul de cycle de vie, testé selon la norme EN ISO 13849
• Roues dentées à fonctionnement doux, trempées et rectifiées
• La broche principale fonctionne dans un bain d'huile.
• Ajustement rapide, simple et sans outils par levier de serrage
• Volants avec échelle fine ajustable 0,04 / 0,02 mm
• Volants découplés et testés selon EN 23125
• Volants de sécurité avec fonction de découplage sur les axes X et Z
• Lit de prisme fortement cannelé, trempé par induction et rectifié avec précision
• Base de la machine avec compartiments pour outils des deux côtés
• Interrupteur de protection du moteur, interrupteur principal verrouillable
• Support quadruple en acier
• Dispositif d'arrêt d'urgence avec contrôle au pied
• Lampe de machine LED intégrée dans la protection contre les copeaux

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

Longueur approx. 1930 millimètres

Largeur/profondeur approx. 725 millimètres

Hauteur approx. 1350 millimètres

Poids approximatif. 570 kilogrammes

Données électriques

Sortie du moteur d'entraînement 1,5 kW

Tension d'alimentation 400 volts

Fréquence du réseau 50 Hz

Alimentation

Plage d'alimentation longitudinale 0,052 – 1,392 mm/tr

Nombre d'avances longitudinales 32

Plage d'alimentation plane 0,014 – 0,38 mm/tr

Nombre d'alimentations planes 32

Pas

Pas métrique 0,4 – 7 mm/tour

Nombre de pas métriques 26

Champ impérial 56 – 4 Gg/1"

Nombre de pas impériaux 34

Plage de vitesse

Nombre de vitesses 8

Plage de vitesse 70 – 2000 min¯¹

Broche

Mandrin de broche Verrou de came DIN ISO 702-2 n° 5

Diamètre du trou de broche/diamètre du passage de la tige 52 millimètres

Hauteur maximale du porte-outil 16 millimètres

Cono de la broche MT 6

Contrepoids

Jet MK 3

Trajet de la plume 120 millimètres

Diamètre de la plume 42 millimètres

Axe

Glissière supérieure de déplacement 100 millimètres

Chariot transversal de déplacement 170 millimètres

Siège de chariot de déplacement 840 millimètres

Zones de travail

Hauteur maximale 180 millimètres

Largeur maximale 980 millimètres

Diamètre de rotation sur le banc de la machine 356 millimètres

Diamètre d'oscillation au-dessus du chariot de planage 225 millimètres

Largeur du lit 187 millimètres

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Pas de biseau fixe Ø max. 100 mm
• Pas de biseau mobile Ø max. 95 mm
• Lumière LED pour machine
• Manchon réducteur MK 6 / MK 3
• Deux points de centrage fixes MK 3
• Porte-outil quadruple
• Jeu de changement de vitesses
• Remplissage initial de la machine avec huile de qualité
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour de précision pour tournage conique TH 3610 OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

- EN ISO 13849 : La norme EN ISO 13849 se concentre sur la sécurité des systèmes de contrôle liés aux machines, établissant des exigences pour la conception et l'évaluation de ces systèmes afin d'assurer un fonctionnement sûr et de minimiser les risques de défaillances pouvant causer des blessures ou des dommages. Elle définit des niveaux de performance (PL) qui doivent être atteints selon le risque, en tenant compte de la probabilité et des conséquences des défaillances, et couvre des aspects tels que la redondance et le diagnostic du système pour garantir sa fiabilité dans l'environnement de travail.

- DIN ISO 702-2 N° 5 : La norme DIN ISO 702-2 N° 5 traite de la classification et de l'étiquetage des produits chimiques, garantissant que les informations sur les dangers et les mesures de sécurité soient claires et compréhensibles pour les utilisateurs.

- EN 23125 : La norme EN 23125 aborde la sécurité dans la manipulation de matériaux en vrac, établissant des exigences pour la conception et l'utilisation d'équipements, garantissant la sécurité des opérateurs et minimisant les risques.
