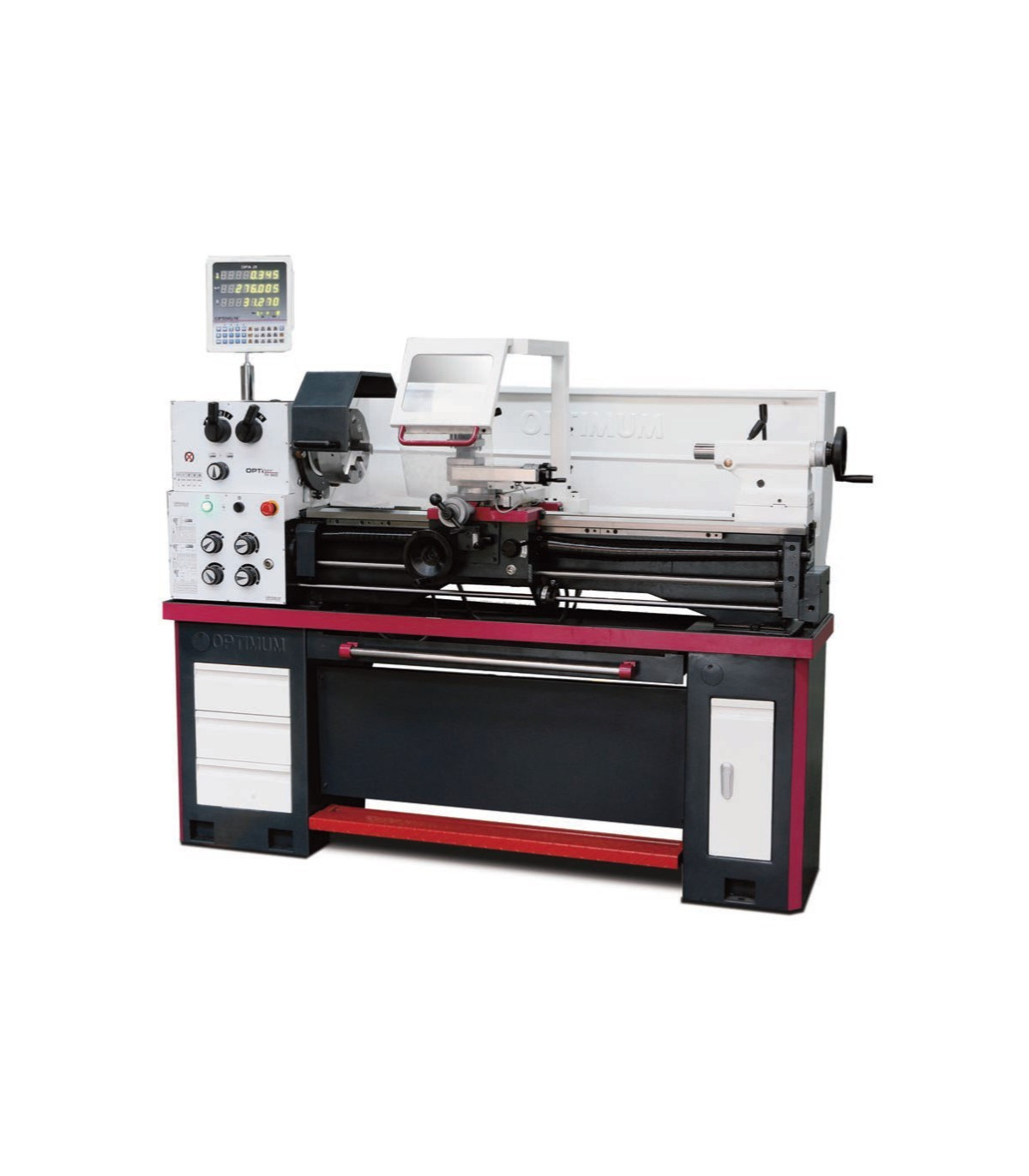

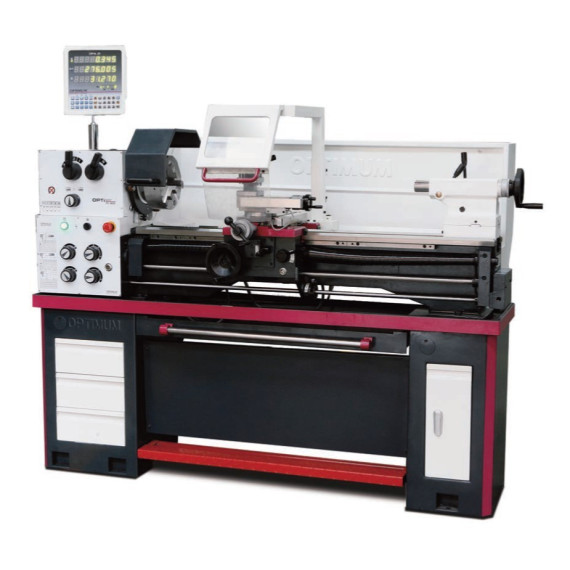

Tornio di precisione per tornitura conica TH 3610 OPTIMUM

Tornio di precisione per tornitura conica TH 3610 OPTIMUM. Il tornio di precisione TH 3610 OPTIMUM offre caratteristiche eccezionali come guida dell'asse Z temprata, concentricità della punta del mandrino migliore di 0,015 mm e volanti disaccoppiati. Il suo design include elettronica di sicurezza a due canali e un interruttore testato secondo la norma EN ISO 13849. Con un letto a prisma scanalato e un mandrino che opera in bagno d'olio, questo tornio garantisce un'impostazione rapida e semplice. Le sue dimensioni sono 1930x725x1350 mm e pesa circa 570 kg, con un motore di 1,5 kW a 400 V.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Slitta meccanizzata con precisione
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Portamandrino Camlock DIN ISO 702-2 N° 5
• Volanti disaccoppiati e testati secondo EN 23125
• Coperchio della vite di avanzamento
• Tutte le guide possono essere regolate tramite gibs.
• Rotazione destra/sinistra commutabile sulla slitta del letto
• Elettronica di sicurezza a due canali
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Ruote dentate a movimento fluido, temprate e rettificate
• Il mandrino principale funziona in un bagno d'olio.
• Impostazione rapida, semplice e senza attrezzi tramite leva di bloccaggio
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti disaccoppiati e testati secondo EN 23125
• Volanti di sicurezza con funzione di disaccoppiamento sugli assi X e Z
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione
• Base della macchina con scomparti per attrezzi su entrambi i lati
• Interruttore di protezione del motore, interruttore principale bloccabile
• Supporto quadruplo in acciaio
• Dispositivo di arresto di emergenza con controllo a pedale
• Lampada a LED integrata nella protezione dei trucioli

SPECIFICHE TECNICHE

Dimensioni e pesi

lunghezza circa 1930 millimetri

Larghezza/profondità circa 725 millimetri

Altezza circa 1350 millimetri

Peso approssimativo. 570 chilogrammi

Dati elettrici

Potenza del motore di azionamento 1,5 kW

Tensione di alimentazione 400 volt

Frequenza di rete 50 Hz

Alimentazione

Intervallo di alimentazione longitudinale 0,052 – 1,392 mm/giro

Numero di avanzamenti longitudinali 32

Intervallo di alimentazione trasversale 0,014 – 0,38 mm/giro

Numero di alimentazioni trasversali 32

Passaggi

Passo metrico 0,4 – 7 mm/giro

Numero di passi metrici 26

Campo imperiale 56 – 4 Gg/1"

Numero di passi imperiali 34

Intervallo di velocità

Numero di marce 8

Intervallo di velocità 70 – 2000 min¯¹

Mandrino

Mandrino del mandrino Blocco a leva DIN ISO 702-2 n. 5

Diametro del foro del mandrino/diametro del passaggio della barra 52 millimetri

Altezza massima del portautensili 16 millimetri

Cono del mandrino MT 6

Contropunta

Getto MK 3

Tratto della penna 120 millimetri

Diametro della penna 42 millimetri

Asse

Slitta superiore di spostamento 100 millimetri

Carro trasversale di viaggio 170 millimetri

Sella del carro di viaggio 840 millimetri

Aree di lavoro

Altezza massima 180 millimetri

Larghezza massima 980 millimetri

Diametro di rotazione sul banco della macchina 356 millimetri

Diametro di oscillazione sopra il carro di pianificazione 225 millimetri

Larghezza del letto 187 millimetri

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di smusso fisso Ø max. 100 mm
• Passo di smusso mobile Ø max. 95 mm
• Luce LED per macchina
• Riduttore MK 6 / MK 3
• Due punti di centraggio fissi MK 3
• Portautensili quadruplo
• Gioco di cambio marce
• Riempimento iniziale della macchina con olio di qualità
• Strumento operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio di precisione per tornitura conica TH 3610 OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare infortuni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnostica del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 tratta della classificazione e dell'etichettatura dei prodotti chimici, garantendo che le informazioni sui pericoli e le misure di sicurezza siano chiare e comprensibili per gli utenti.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
