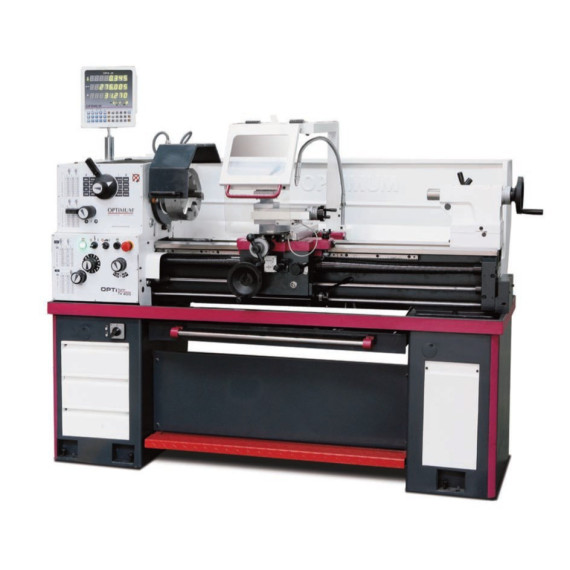

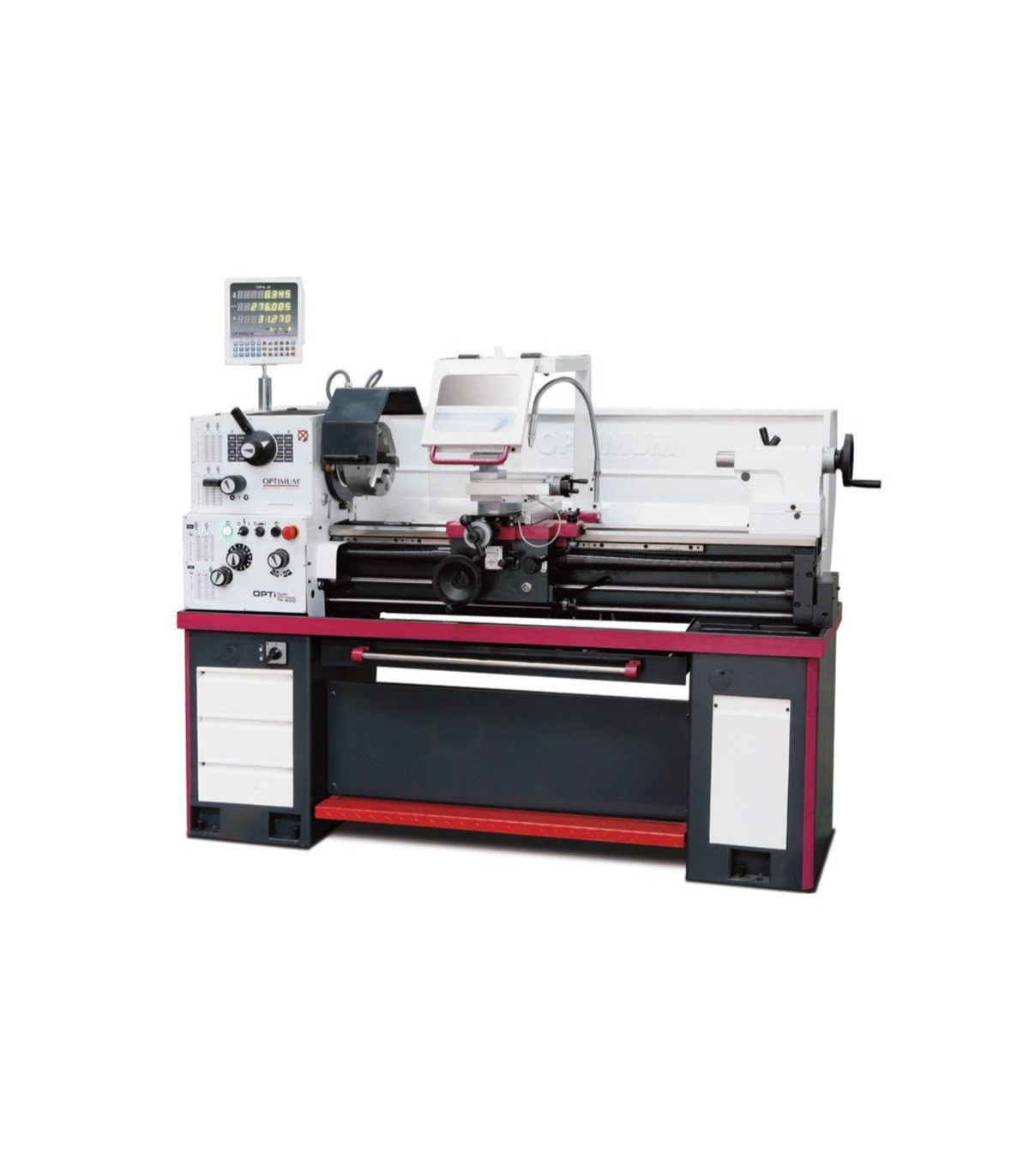

Torno de bancada para trabajo profesional TH 4010D OPTIMUM

Torno de bancada para trabajo profesional TH 4010D OPTIMUM. El torno de bancada TH 4010D OPTIMUM es ideal para trabajo profesional, con guía de eje Z templada y concentricidad superior a 0,015 mm. Su husillo opera en baño de aceite y cuenta con ajustes rápidos. Tiene un sistema eléctrico de 24 V CC, electrónica de seguridad y volantes con escala fina ajustable. Con dimensiones de 1920x740x1555 mm y un peso de 737 kg, es perfecto para tareas exigentes en el taller, garantizando precisión y seguridad.

CARACTERÍSTICAS

• Guía de eje Z templada y rectificada
• Corredera mecanizada con precisión
• Concentricidad garantizada de la punta del husillo mejor que 0,015 mm
• Portahusillo Camlock DIN ISO 702-2 N° 5
• Sistema eléctrico de 24 voltios CC
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Rotación derecha/izquierda conmutable en la corredera de la cama
• Electrónica de seguridad de dos canales
• Interruptor con cálculo del ciclo de vida, probado según la norma EN ISO 13849
• Ruedas dentadas de marcha suave, templadas y rectificadas
• El husillo principal funciona en un baño de aceite.
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción
• Engranajes y ejes templados y rectificados, funcionando en baño de aceite en cojinetes de precisión.
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes de seguridad con función de empuje en los ejes X y Z
• Rango de ajuste de la corredera superior ± 90
• Lecho de prisma fuertemente acanalado, templado por inducción y rectificado con precisión de fundición gris
• Bandeja de virutas extraíble con rieles guía
• Interruptor principal bloqueable
• Dispositivo de parada de emergencia con accionamiento por el pie
• Base de máquina con tres paneles (sin compartimentos)
• Dispositivo refrigerante
• Lámpara de máquina LED en la protección del chip

TH 4010 / TH 4010D / TH 4010D:

• Interruptor de protección del motor

TH 4010V:

• Visualización de velocidad
• Supervisión de la velocidad de acuerdo con la Directiva de máquinas
• Dos etapas de engranajes
• Soporte de acero de cambio rápido 3-E
• Soporte de acero 20 x 100 tipo D para cinceles cuadrados

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1920 milímetros
• Ancho/profundidad aprox. 740 milímetros
• Altura aprox. 1555 milímetros
• Peso aproximado. 737 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 2,4 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,043 – 0,653 mm/rev
• Número de avances longitudinales 48
• Gama de alimentación plana 0,015 – 0,206 mm/rev
• Número de alimentaciones planas 48

Parcelas

• Paso métrico 0,4 – 7 mm/vuelta
• Número de pasos métricos 42
• Campo imperial 70 – 4 Gg/1"
• Número de pasos imperiales 42

Rango de velocidad

• Número de marchas 16
• Rango de velocidad 45 – 1800 min¯¹

Huso

• Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 5
• Diámetro del orificio del husillo/diámetro del paso de la varilla 52 milímetros
• Altura máxima del portaherramientas 16 milímetros
• Cono del husillo MT 6

Contrapunto

• Arrojar MK 3
• Trazo de pluma 130 milímetros
• Diámetro de la pluma 45 milímetros

Sujeción de herramientas

• Tamaño del mandril del portaherramientas 16 milímetros

Eje

• Recorrido del eje X 100 milímetros
• Eje Y 195 milímetros
• Corredera superior de desplazamiento 100 milímetros
• Carro transversal de viaje 195 milímetros

Áreas de trabajo

• Altura máxima 205 milímetros
• Ancho máximo 1000 milímetros
• Diámetro de giro sobre la bancada de la máquina 410 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 255 milímetros
• Ancho de la cama 206 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Paso de bisel fijo Ø 5 - 85 mm
• Paso de bisel móvil Ø 5 - 65 mm
• Luz LED para máquina
• Manguito reductor MK 6 / MK 3
• Puntos de centrado fijos MK 3
• Punto de centrado fijo MK 3, aleado
• Juego de cambio de marchas
• Llenado inicial de la máquina con aceite de calidad
• Herramienta operativa

TH 4010 / TH 4010D

• Soporte cuádruple de acero de 16 mm

TH 4010V

• Soporte de acero de cambio rápido 3-E
• Soporte de acero 20 x 100 tipo D para cinceles cuadrados

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de bancada para trabajo profesional TH 4010D OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- EN ISO 13849: La norma EN ISO 13849 se centra en la seguridad de los sistemas de control relacionados con máquinas, estableciendo requisitos para el diseño y evaluación de estos sistemas para asegurar un funcionamiento seguro y minimizar riesgos de fallos que puedan causar lesiones o daños. Define niveles de rendimiento (PL) que deben alcanzarse según el riesgo, considerando la probabilidad y consecuencias de fallos, y abarca aspectos como la redundancia y el diagnóstico del sistema para garantizar su fiabilidad en el entorno laboral.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 trata sobre la clasificación y etiquetado de productos químicos, asegurando que la información sobre peligros y medidas de seguridad sea clara y comprensible para los usuarios.
