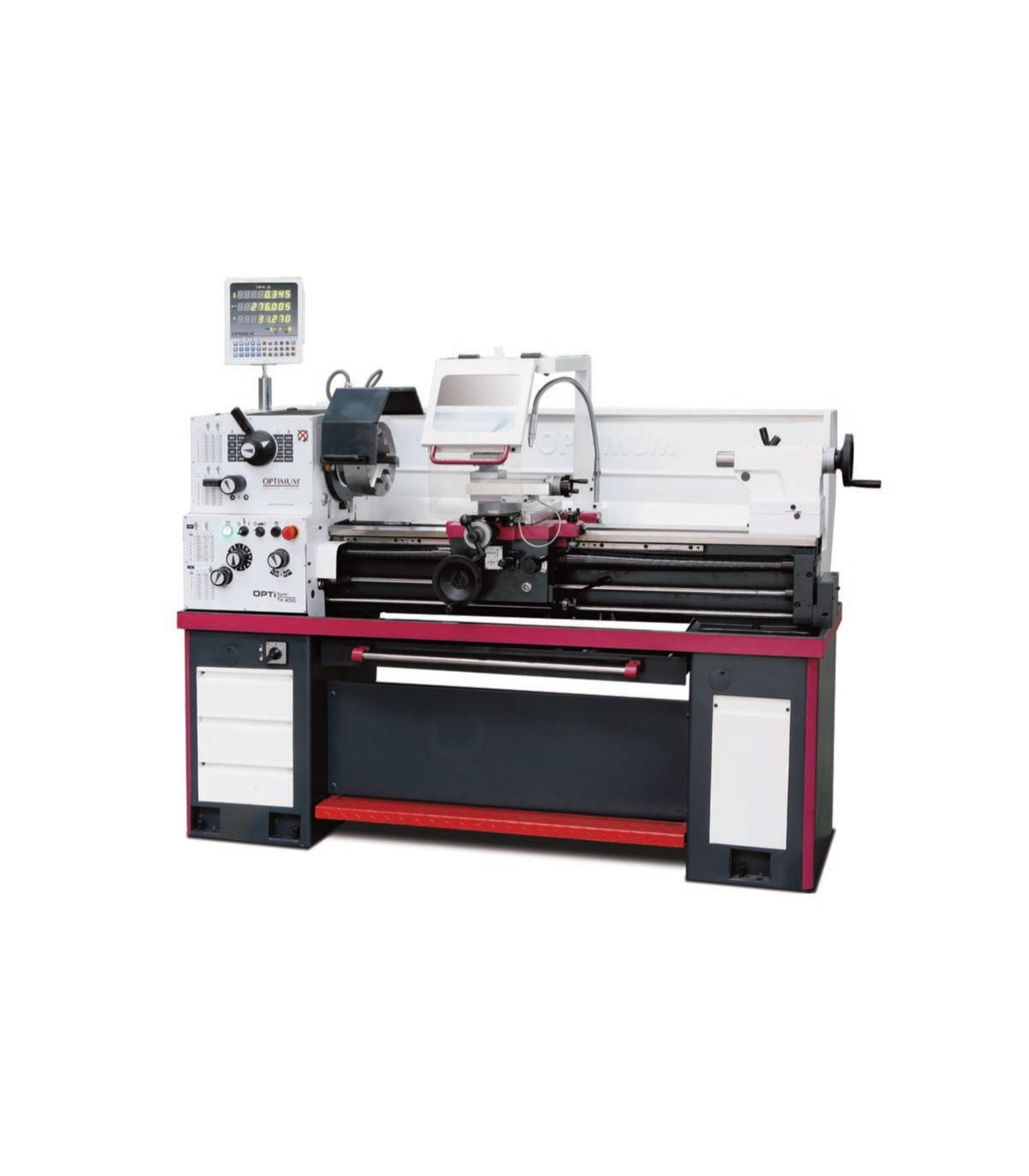

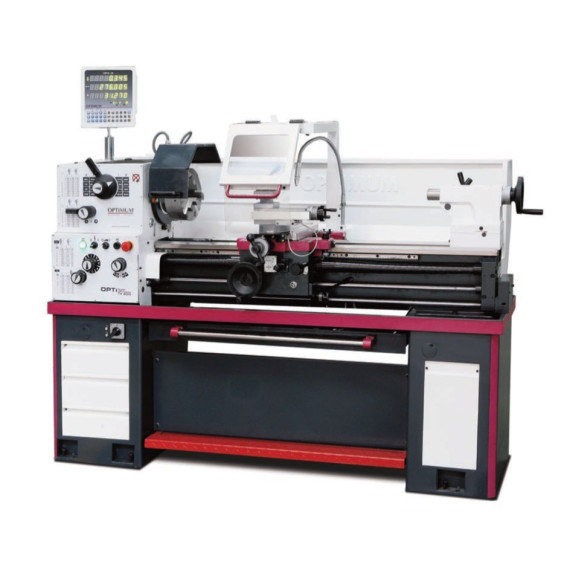

Tour à métaux de banc pour travail professionnel TH 4010D OPTIMUM

Tour de banc pour travail professionnel TH 4010D OPTIMUM. Le tour de banc TH 4010D OPTIMUM est idéal pour un travail professionnel, avec un guide d'axe Z trempé et une concentricité supérieure à 0,015 mm. Son broche fonctionne dans un bain d'huile et dispose d'ajustements rapides. Il a un système électrique de 24 V CC, une électronique de sécurité et des volants avec échelle fine ajustable. Avec des dimensions de 1920x740x1555 mm et un poids de 737 kg, il est parfait pour des tâches exigeantes dans l'atelier, garantissant précision et sécurité.

CARACTÉRISTIQUES

• Guide d'axe Z trempé et rectifié
• Glissière usinée avec précision
• Concentricité garantie de la pointe de la broche meilleure que 0,015 mm
• Mandrin Camlock DIN ISO 702-2 N° 5
• Système électrique de 24 volts CC
• Tous les guides peuvent être ajustés par des bandes de coin.
• Rotation droite/gauche commutable sur la glissière du lit
• Électronique de sécurité à deux canaux
• Interrupteur avec calcul du cycle de vie, testé selon la norme EN ISO 13849
• Roues dentées à marche douce, trempées et rectifiées
• La broche principale fonctionne dans un bain d'huile.
• Ajustement rapide, simple et sans outils par levier de serrage
• Engrenages et axes trempés et rectifiés, fonctionnant dans un bain d'huile dans des roulements de précision.
• Volants avec échelle fine ajustable 0,04 / 0,02 mm
• Volants de sécurité avec fonction de poussée sur les axes X et Z
• Plage d'ajustement de la glissière supérieure ± 90
• Lit de prisme fortement cannelé, trempé par induction et rectifié avec précision en fonte grise
• Plateau de copeaux amovible avec rails de guidage
• Interrupteur principal verrouillable
• Dispositif d'arrêt d'urgence avec commande au pied
• Base de machine avec trois panneaux (sans compartiments)
• Dispositif de refroidissement
• Lampe de machine LED dans la protection des copeaux

TH 4010 / TH 4010D / TH 4010D :

• Interrupteur de protection du moteur

TH 4010V :

• Affichage de la vitesse
• Surveillance de la vitesse conformément à la Directive machines
• Deux étapes de rapports
• Support en acier à changement rapide 3-E
• Support en acier 20 x 100 type D pour ciseaux carrés

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur env. 1920 millimètres
• Largeur/profondeur env. 740 millimètres
• Hauteur env. 1555 millimètres
• Poids approximatif. 737 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 2,4 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,043 – 0,653 mm/tr
• Nombre d'avances longitudinales 48
• Plage d'alimentation plane 0,015 – 0,206 mm/tr
• Nombre d'alimentations planes 48

Pas

• Pas métrique 0,4 – 7 mm/tour
• Nombre de pas métriques 42
• Champ impérial 70 – 4 Gg/1"
• Nombre de pas impériaux 42

Plage de vitesse

• Nombre de vitesses 16
• Plage de vitesse 45 – 1800 min¯¹

Broche

• Mandrin de broche Verrouillage à came DIN ISO 702-2 n° 5
• Diamètre du trou de la broche/diamètre du passage de la tige 52 millimètres
• Hauteur maximale du porte-outil 16 millimètres
• Cono de la broche MT 6

Contrepoids

• Jet MK 3
• Trajet de la plume 130 millimètres
• Diamètre de la plume 45 millimètres

Fixation d'outils

• Taille du mandrin du porte-outil 16 millimètres

Axe

• Course de l'axe X 100 millimètres
• Axe Y 195 millimètres
• Glissière supérieure de déplacement 100 millimètres
• Chariot transversal de voyage 195 millimètres

Zones de travail

• Hauteur maximale 205 millimètres
• Largeur maximale 1000 millimètres
• Diamètre de rotation sur le banc de la machine 410 millimètres
• Diamètre d'oscillation au-dessus du chariot de planage 255 millimètres
• Largeur du lit 206 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Pas de biseau fixe Ø 5 - 85 mm
• Pas de biseau mobile Ø 5 - 65 mm
• Lumière LED pour machine
• Manchon réducteur MK 6 / MK 3
• Points de centrage fixes MK 3
• Point de centrage fixe MK 3, allié
• Jeu de changement de vitesses
• Remplissage initial de la machine avec huile de qualité
• Outil opérationnel

TH 4010 / TH 4010D

• Support quadruple en acier de 16 mm

TH 4010V

• Support en acier à changement rapide 3-E
• Support en acier 20 x 100 type D pour ciseaux carrés

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour de banc pour travail professionnel TH 4010D OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

- EN ISO 13849 : La norme EN ISO 13849 se concentre sur la sécurité des systèmes de contrôle liés aux machines, établissant des exigences pour la conception et l'évaluation de ces systèmes afin d'assurer un fonctionnement sûr et de minimiser les risques de défaillances pouvant causer des blessures ou des dommages. Elle définit des niveaux de performance (PL) qui doivent être atteints en fonction du risque, en tenant compte de la probabilité et des conséquences des défaillances, et couvre des aspects tels que la redondance et le diagnostic du système pour garantir sa fiabilité dans l'environnement de travail.

- DIN ISO 702-2 N° 5 : La norme DIN ISO 702-2 N° 5 traite de la classification et de l'étiquetage des produits chimiques, garantissant que les informations sur les dangers et les mesures de sécurité soient claires et compréhensibles pour les utilisateurs.
