Fraiseuse perceuse pour travaux complexes MF 2-B OPTIMUM

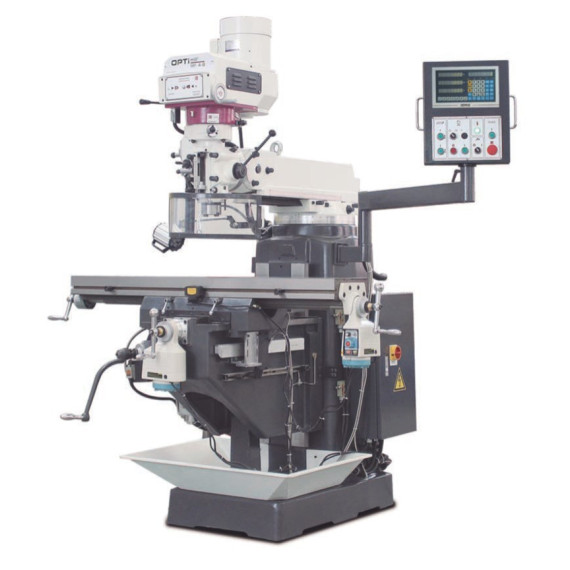

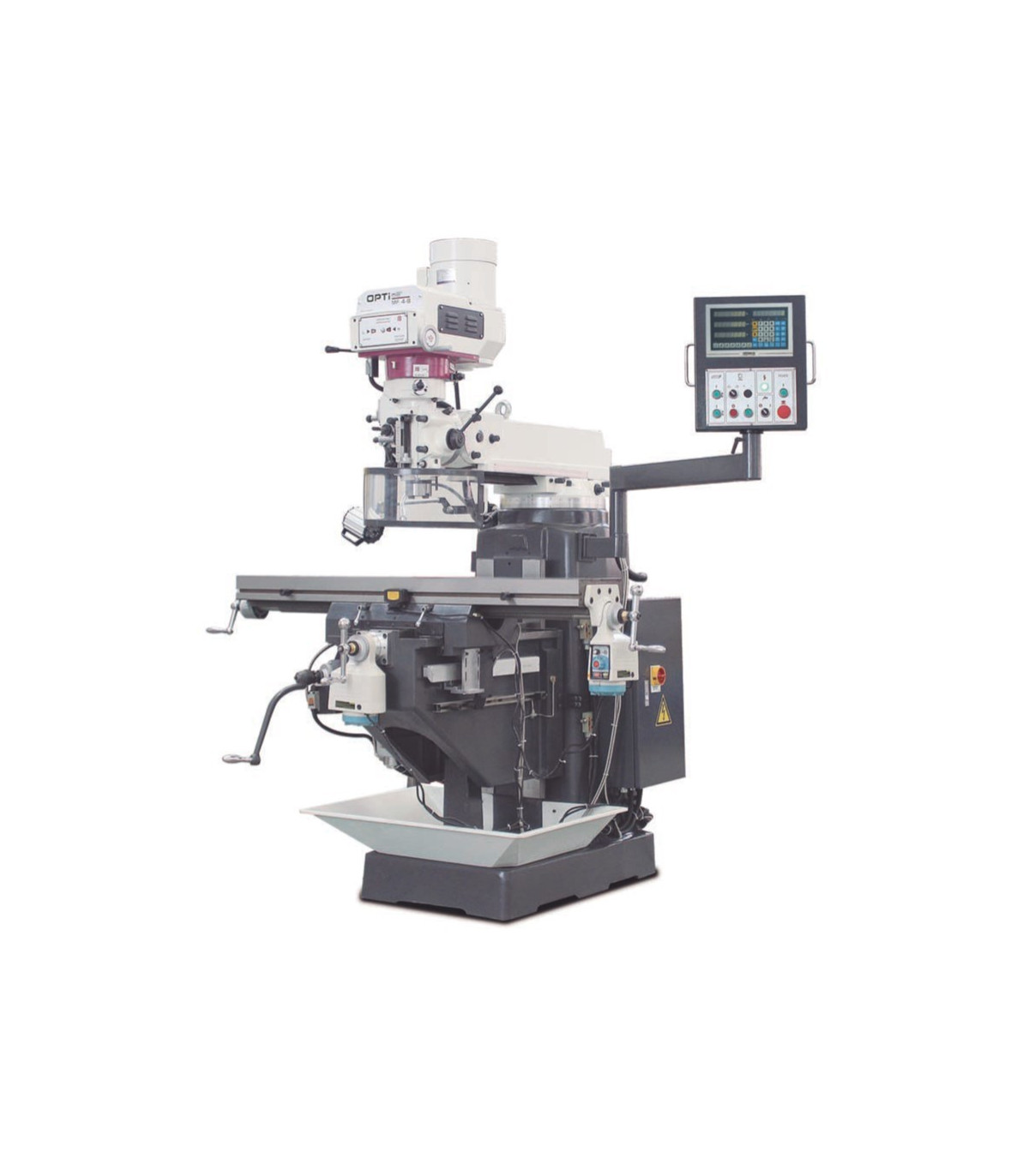

Fraiseuse perceuse pour travaux complexes MF 2-B OPTIMUM. La fraiseuse perceuse MF 2-B OPTIMUM, en fonte Meehanite, offre une grande concentricité et des guides ajustables. Avec un tête inclinable à ± 45°, alimentation automatique et contrôle de vitesse variable, elle est idéale pour des travaux complexes.

CARACTÉRISTIQUES

• Conception solide fabriquée en fonte Meehanite de haute qualité.
• Grande concentricité grâce au roulement à rouleaux coniques, ≤ 0,01 mm mesuré dans le manchon
• Axe X et Z avec guide de queue d'aronde ajustable de 55°
• Axe Y avec guide plat ajustable
• Dispositif de refroidissement
• Table croisée solide et de dimensions généreuses, avec finition de surface précise et butées finales ajustables
• La tête de perçage/fraisage peut être inclinée ± 45°
• Alimentation automatique de la broche, 3 étapes 0,04 - 0,15 mm/tr
• Micro-alimentation de précision
• Butée de profondeur de perçage ajustable avec échelle millimétrique, lisible de l'avant
• Rotation droite/gauche
• Contrôle de vitesse infiniment variable
• Broche de fraisage avec roulement de précision
• Frein de broche mécanique
• Écran de protection réglable en hauteur avec micro-interrupteur, contre les projections de copeaux et de pièces, pour une protection maximale de l'utilisateur.

SPÉCIFICATIONS TECHNIQUES

Système de lubrification de refroidissement

• Puissance d'entraînement de la ou des pompes de refroidissement 90 watts

Dimensions et poids

• Longueur approx. 2000 millimètres
• Largeur/profondeur approx. 1600 millimètres
• Hauteur approx. 2010 millimètres
• Poids approximatif. 1000 kilos

Tête de perçage/fraisage

• Plage d'inclinaison de la tête de la fraiseuse-perceuse verticale ± 45°
• Plage de rotation de la tête du fraisage horizontale ± 90°

Sortie de perçage/fraisage

• Taille maximale de la tête de fraisage 76 millimètres
• Fraise de broche de taille maximale 25 millimètres
• Acier haute performance pour perçage (S235JR) 24 millimètres
• Acier haute performance pour perçage continu (S235JR) 20 millimètres

Données électriques

• Valeur nominale totale 3 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Table de fraisage horizontale

• Longueur de la table 230 millimètres
• Largeur de la table 1246 millimètres
• Jeu maximal entre la broche verticale et la table de fraisage 405 millimètres
• Taille de la rainure en T 16 millimètres
• Nombre de rainures en T 3
• Espacement des rainures en T 63 millimètres
• Capacité maximale de charge 200 kilos

Normes et certifications

• Norme DIN EN 55011

Axes

• Manuel de l'axe X 690 millimètres
• Manuel de l'axe Y 310 millimètres
• Manuel de l'axe Z 390 millimètres
• Axe X automatique 610 millimètres
• Axe Y automatique 230 millimètres
• Axe Z automatique 310 millimètres

Broche verticale

• Atteindre de jusqu'à 15 – 415 millimètres
• Mandrin de broche ISO 40 DIN 2080
• Plage de vitesse 60 – 4200 min¯¹
• Nombre de vitesses 2
• Contrôle de vitesse mécaniquement continu
• Fonctionnement normal de la broche verticale 2,2 kW
• Diamètre de la broche 86 millimètres
• Course de la broche 127 millimètres
• Alimentation de manchon de broche 0,04 / 0,08 / 0,15 mm/tr
• Déplacement de la tête de fraisage sur l'axe Y 312 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse perceuse pour travaux complexes MF 2-B OPTIMUM est adaptée pour :

• Industrie de usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage d'acier et d'autres matériaux
• Projets nécessitant une grande concentricité et précision

CERTIFICATION

La norme ISO 40 et DIN 2080 se réfère à un système de mesures pour cônes de fixation, spécifiquement le cône ISO 40, qui est couramment utilisé dans les machines-outils pour la fixation des outils.

Le cône ISO 40 fait partie d'une série de cônes coniques utilisés pour sécuriser les outils dans la broche de la machine. Cette norme établit les dimensions et tolérances pour garantir l'interchangeabilité et la précision dans la fixation des outils.
