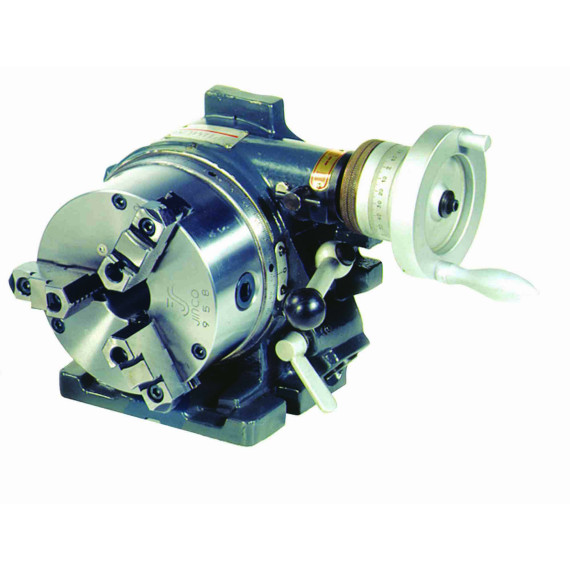

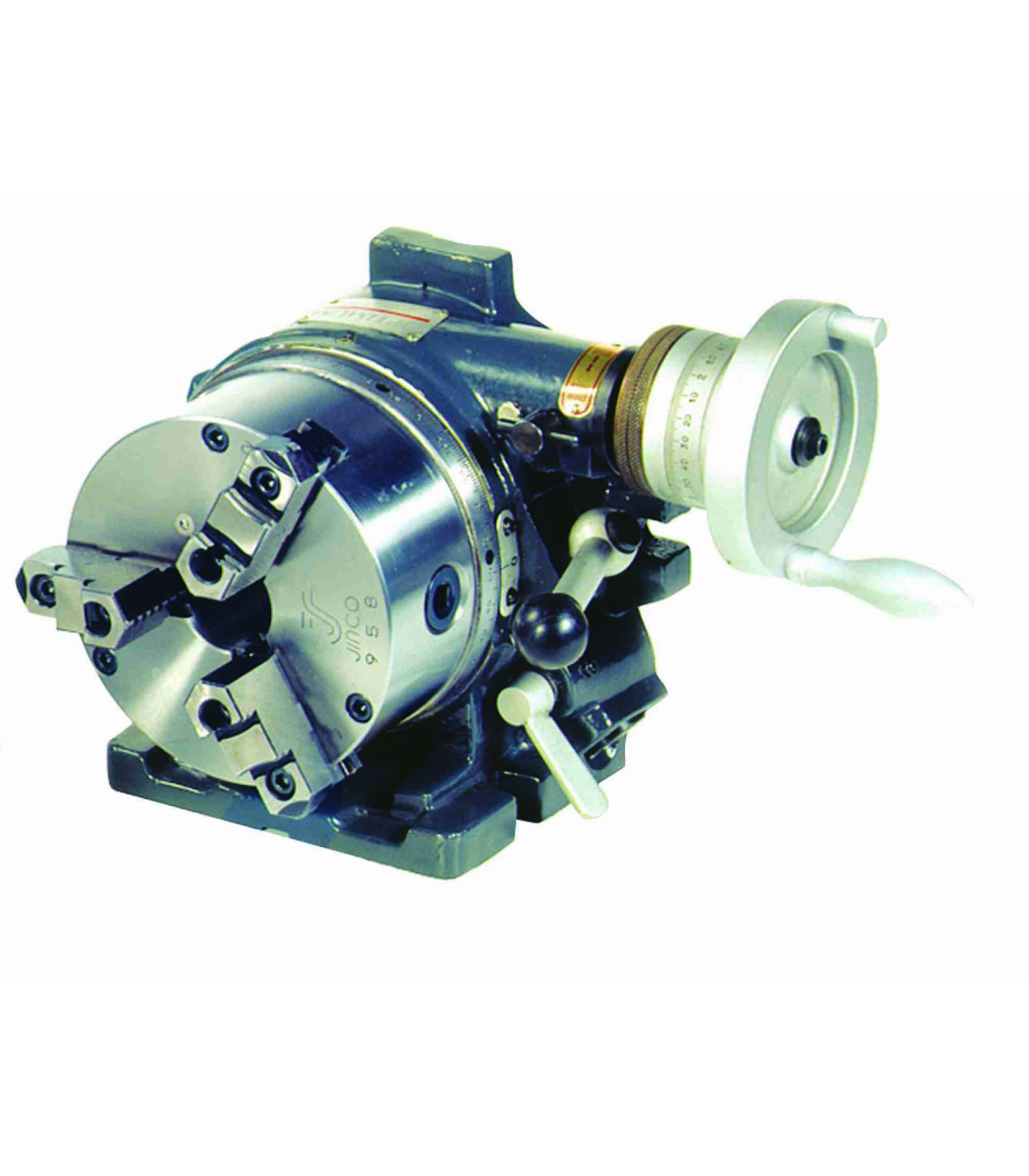

Table indexatrice rotative horizontale-verticale à 3 mors pour fraiseuses OPTIMUM

Plateau diviseur avec 3 mors RTU 165 pour fraiseuses OPTIMUM. Le plateau diviseur avec 3 mors RTU 165 pour fraiseuses OPTIMUM est équipé de roulements de précision et d'une stabilité sous stress. Il offre 24 positions d'inclinaison, un diamètre de 165 mm et un maintien horizontal et vertical. Idéal pour l'usinage, la fabrication de précision, l'automobile, l'aéronautique et l'ingénierie, il comprend des disques d'indexation et permet une production efficace de pièces. Son design robuste garantit des performances optimales dans diverses applications.

CARACTÉRISTIQUES

• Roulements à rouleaux coniques de précision
• Stabilité même sous haute contrainte
• 24 positions (inclinaison de 15°)
• Grand trou de broche pour maintenir des pièces de travail plus longues
• Revêtement à trois mors
• Pièces directes à travers des tableaux pour une plus grande vitesse de production de pièces en série
• Comprend un disque de maintien avec 3 rainures.

RTU 165

• 24 divisions avec disque de pièce directe et pièces de degrés angulaires avec échelle d'angle de 360 degrés - sans rainure, montage de revêtement à trois mors, avec divisions tournantes de disque partiel indirectes optionnelles dans un grand nombre possible
• Pièces de degré avec échelle de 360° avec manivelle et nonius

SPÉCIFICATIONS TECHNIQUES

Diamètre de la surface de maintien 165 millimètres

Hauteur fermée 221 millimètres

Hauteur maximale 130 millimètres

Passage 36 millimètres

Division de disques d'indexation directe 24

Division de disque d'indexation indirecte 2, 3, 4, 6, 8, 12

Précision d'indexation de l'indexeur direct 45 "

Options de maintien Horizontal et vertical

VPE 1

Dimensions et poids

Longueur approx. 235 millimètres

Largeur/profondeur approx. 250 millimètres

Poids approximatif. 48 kilos

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin à 3 mors (monté)
• Disque de maintien de 203 mm avec 3 rainures
• Disque d'indexation principal (division 24x, monté)
• 6 disques d'indexation
• Poignées pour volant

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le plateau diviseur avec 3 mors RTU 165 pour fraiseuses OPTIMUM est adapté pour :

• Usinage
• Fabrication de précision
• Automobile
• Aéronautique
• Ingénierie
