Tournevis compact avec vitesse électronique réglable TU 1503V OPTIMUM

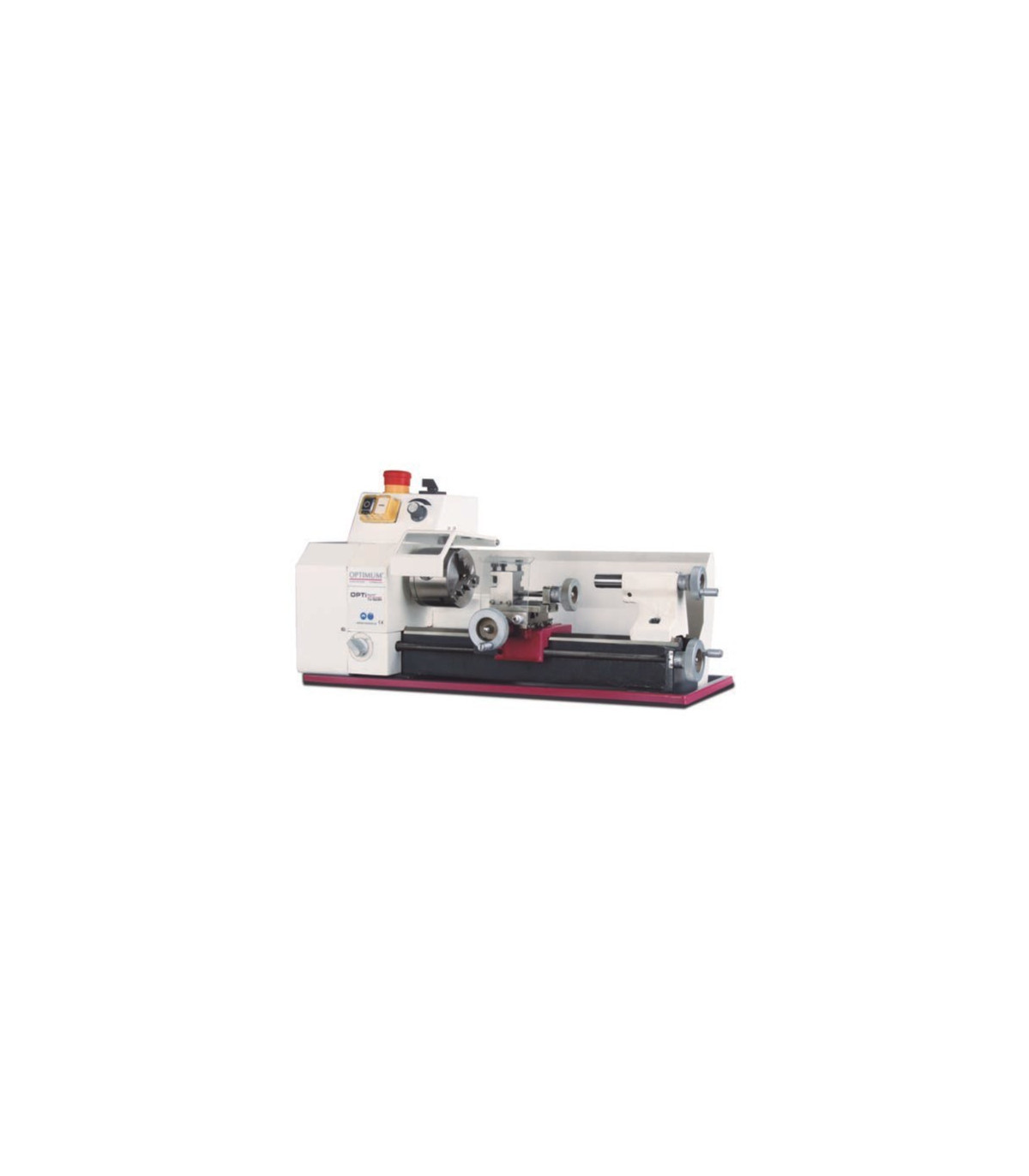

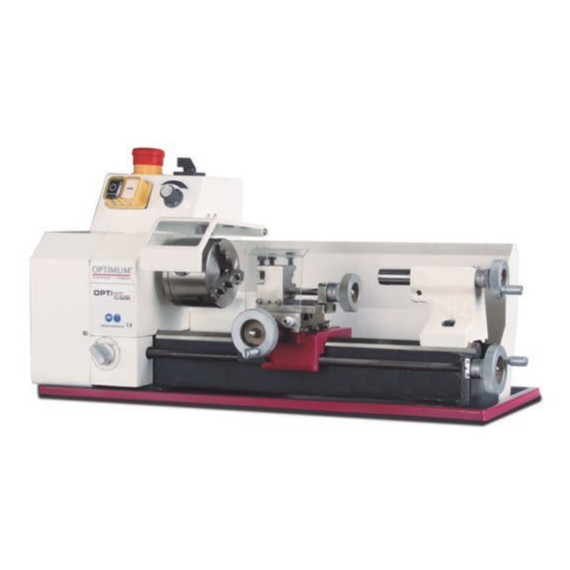

Tour compact avec vitesse électronique réglable TU 1503V OPTIMUM. Le tour compact TU 1503V OPTIMUM dispose d'une vitesse électronique réglable et d'un moteur à courant continu. Son lit en fonte grise garantit une concentricité meilleure que 0,015 mm. Il comprend un mandrin à 3 mors et permet un usinage de filet automatique. Avec des dimensions de 570x340x300 mm et un poids de 23 kg, son moteur de 0,45 kW offre un rendement efficace. De plus, il dispose d'un changement rapide de vitesse, d'une rotation droite/gauche et d'une protection du mandrin avec un micro-interrupteur, assurant sécurité et précision au travail.

CARACTÉRISTIQUES

• Moteur à courant continu
• Lit en prisme Verrippt en fonte grise, trempé par induction et rectifié
• Guide de l'axe Z trempé et rectifié
• Concentricité garantie de la pointe du mandrin meilleure que 0,015 mm
• Concentricité - mandrin de tour max. 0,05 mm
• Mandrin de progression pour usinage de filet ou tournage longitudinal automatique
• Glissement longitudinal, nivelé et supérieur
• Actionnement automatique du mandrin longitudinal/de progression
• Grande zone de filetage grâce au jeu de pignons de changement
• Mandrin de tour à 3 mors inclus dans la fourniture standard
• Changement de vitesse facile et rapide par courroie trapézoïdale
• Interrupteur de sécurité sur le couvercle
• Rotation droite/gauche commutable sur le panneau de contrôle
• Protection du mandrin avec micro-interrupteur
• Volants avec échelle fine réglable 0,04 / 0,01 mm
• Toutes les guides peuvent être ajustées sans jeu par des bandes de coin.
• Interrupteur d'impact d'arrêt d'urgence
• Électronique basse tension
• Filtre EMC classe C1

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur approx. 570 millimètres
• Largeur/profondeur approx. 340 millimètres
• Hauteur approx. 300 millimètres
• Poids approximatif. 23 kilos

Données électriques

• Sortie du moteur d'entraînement 0,45 kW
• Tension d'alimentation 230 V
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,05 – 0,1 mm/tr
• Nombre d'avances longitudinales 2

Pas

• Pas métrique 0,5 – 1,5 mm/tour
• Nombre de pas métriques 8
• Pas diamétral 30
• Plage de vitesse
• Nombre de vitesses 1
• Plage de vitesse 120 – 3000 min¯¹
• Contrôle de vitesse réglable électroniquement

Mandrin

• Mandrin de broche cylindrique Ø 22
• Diamètre du trou de la broche/diamètre du passage de la tige 11 millimètres
• Hauteur maximale du porte-outil 12 millimètres
• Cono de la broche MT 1

Normes et certifications

• Norme DIN EN 55011
• Niveau EMC C1

Contre-point

• Jet MT 1 abrégé
• Trace de plume 30 millimètres

Axes

• Glissière supérieure de déplacement 40 millimètres
• Chariot transversal de déplacement 55 millimètres
• Siège de chariot de déplacement 270 millimètres

Zones de travail

• Hauteur maximale 75 millimètres
• Largeur maximale 265 millimètres
• Diamètre de balancement au-dessus du chariot de planification 70 millimètres
• Largeur du lit 70 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin de tour à trois mors Ø 80 mm, excitation centrale
• Pointe centrale fixe MK1
• Écran
• Poêle à frire
• Jeu de changement de vitesses
• Porte-outil double
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour compact avec vitesse électronique réglable TU 1503V OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Loisirs et bricolage
• Éducation
• Industrie artisanale

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et les méthodes de mesure des émissions d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de rayonnement électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements fonctionnant dans des environnements où la compatibilité électromagnétique est cruciale.
