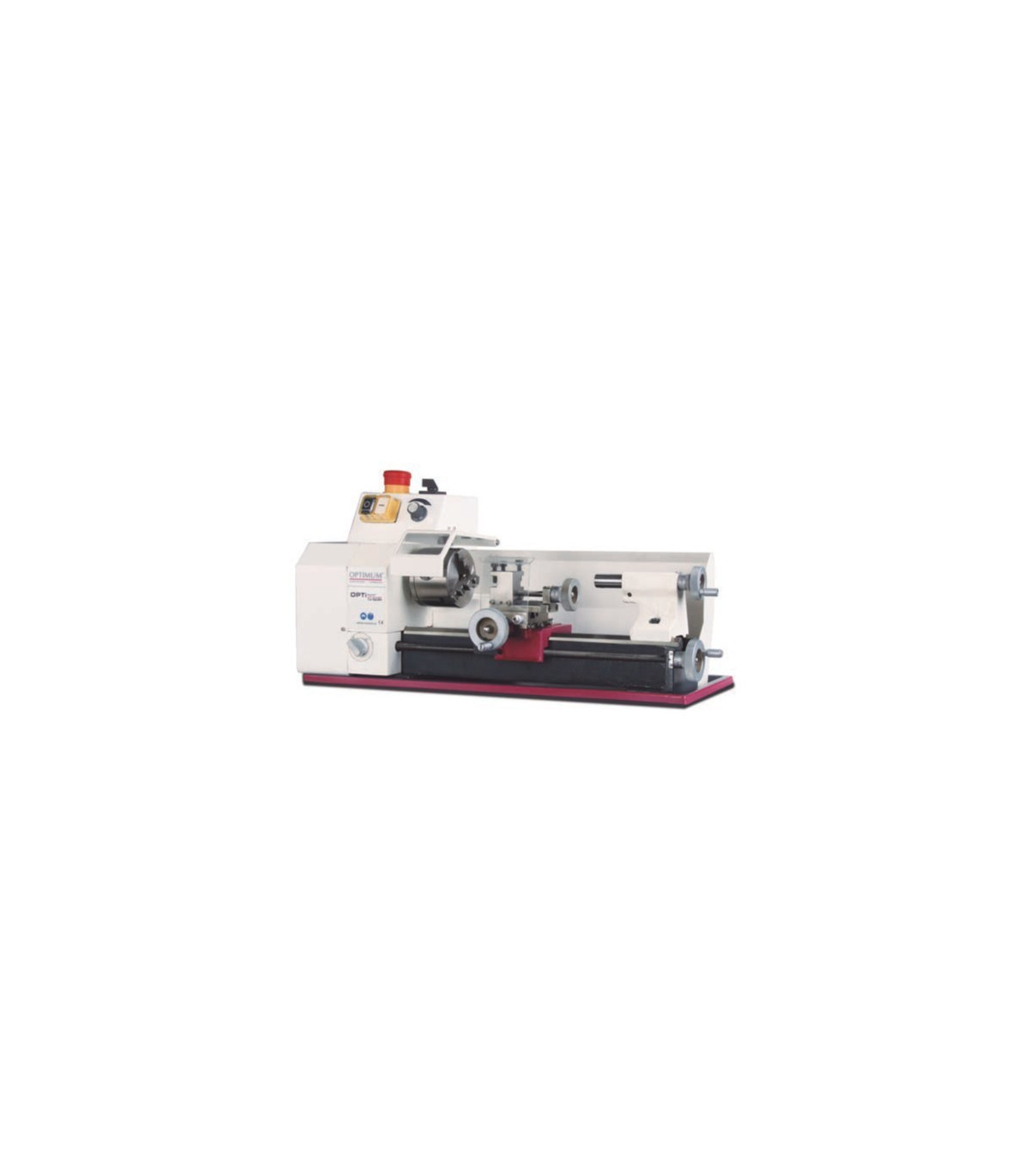

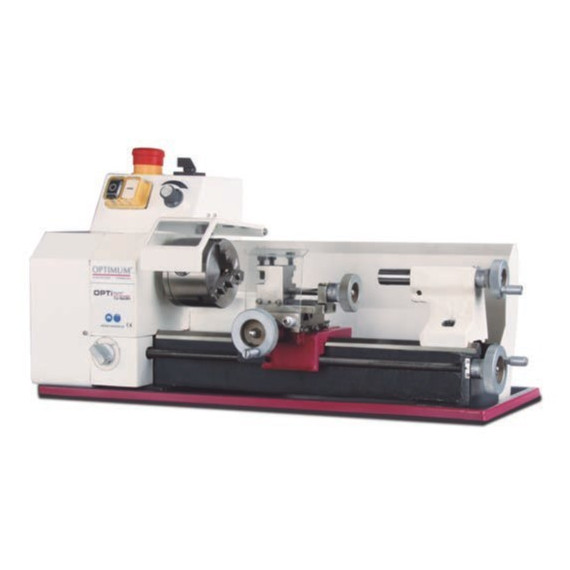

Torno compacto com velocidade eletrónica ajustável TU 1503V OPTIMUM

Torno compacto com velocidade eletrônica ajustável TU 1503V OPTIMUM. O torno compacto TU 1503V OPTIMUM possui velocidade eletrônica ajustável e motor de corrente contínua. Seu leito de ferro fundido garante concentricidade melhor que 0,015 mm. Inclui um mandril de 3 garras e permite corte de roscas automático. Com dimensões de 570x340x300 mm e um peso de 23 kg, seu motor de 0,45 kW oferece um desempenho eficiente. Além disso, conta com troca rápida de velocidade, rotação direita/esquerda e proteção do mandril com microinterruptor, garantindo segurança e precisão no trabalho.

CARACTERÍSTICAS

• Motor de corrente contínua
• Leito de prisma Verrippt de ferro fundido, temperado por indução e retificado
• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do eixo melhor que 0,015 mm
• Concentricidade - mandril de torno máx. 0,05 mm
• Eixo de avanço para corte de roscas ou torneamento longitudinal automático
• Deslizamento longitudinal, nivelado e superior
• Acionamento automático do eixo longitudinal/de avanço
• Grande área de roscagem devido ao jogo de engrenagens de troca
• Mandril de torno de 3 garras incluído no fornecimento padrão
• Troca de velocidade fácil e rápida através de correia trapezoidal
• Interruptor de segurança na tampa
• Rotação direita/esquerda comutável no painel de controle
• Proteção do mandril com microinterruptor
• Volantes com escala fina ajustável 0,04 / 0,01 mm
• Todas as guias podem ser ajustadas sem folga através de tiras de cunha.
• Interruptor de impacto de parada de emergência
• Eletrônica de baixo voltagem
• Filtro EMC classe C1

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 570 milímetros
• Largura/profundidade aprox. 340 milímetros
• Altura aprox. 300 milímetros
• Peso aproximado. 23 quilos

Dados elétricos

• Saída do motor de acionamento 0,45 kW
• Tensão de alimentação 230 V
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,05 – 0,1 mm/rev
• Número de avanços longitudinais 2

Parcelas

• Passo métrico 0,5 – 1,5 mm/volta
• Número de passos métricos 8
• Passo diametral 30
• Faixa de velocidade
• Número de marchas 1
• Faixa de velocidade 120 – 3000 min¯¹
• Controle de velocidade ajustável eletronicamente

Eixo

• Mandril de eixo cilíndrico Ø 22
• Diâmetro do furo do eixo/diâmetro do passo da barra 11 milímetros
• Altura máxima do porta-ferramentas 12 milímetros
• Cono do eixo MT 1

Normas e certificações

• Padrão DIN EN 55011
• Nível EMC C1

Contraponto

• Arrojar MT 1 abreviado
• Traço de pluma 30 milímetros

Eixos

• Corredera superior de deslocamento 40 milímetros
• Carro transversal de viagem 55 milímetros
• Silla de carruagem de viagem 270 milímetros

Áreas de trabalho

• Altura máxima 75 milímetros
• Largura máxima 265 milímetros
• Diâmetro de oscilação acima do carro de planeamento 70 milímetros
• Largura da cama 70 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Plato de torno de três garras Ø 80 mm, excitação central
• Ponto central fixo MK1
• Mamparo
• Sartén para batatas fritas
• Jogo de mudança de marchas
• Porta-ferramentas duplo
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno compacto com velocidade eletrônica ajustável TU 1503V OPTIMUM é adequado para:

• Mecanização de peças
• Prototipagem
• Hobby e bricolagem
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- DIN EN 55011: A norma DIN EN 55011 refere-se aos limites e métodos de medição da emissão de interferências eletromagnéticas de equipamentos industriais, científicos e médicos. Esta norma estabelece critérios para garantir que os dispositivos não gerem interferências que possam afetar outros equipamentos eletrônicos e também define os níveis permitidos de radiação eletromagnética. É essencial para garantir a conformidade no design e uso de equipamentos que operam em ambientes onde a compatibilidade eletromagnética é crucial.
