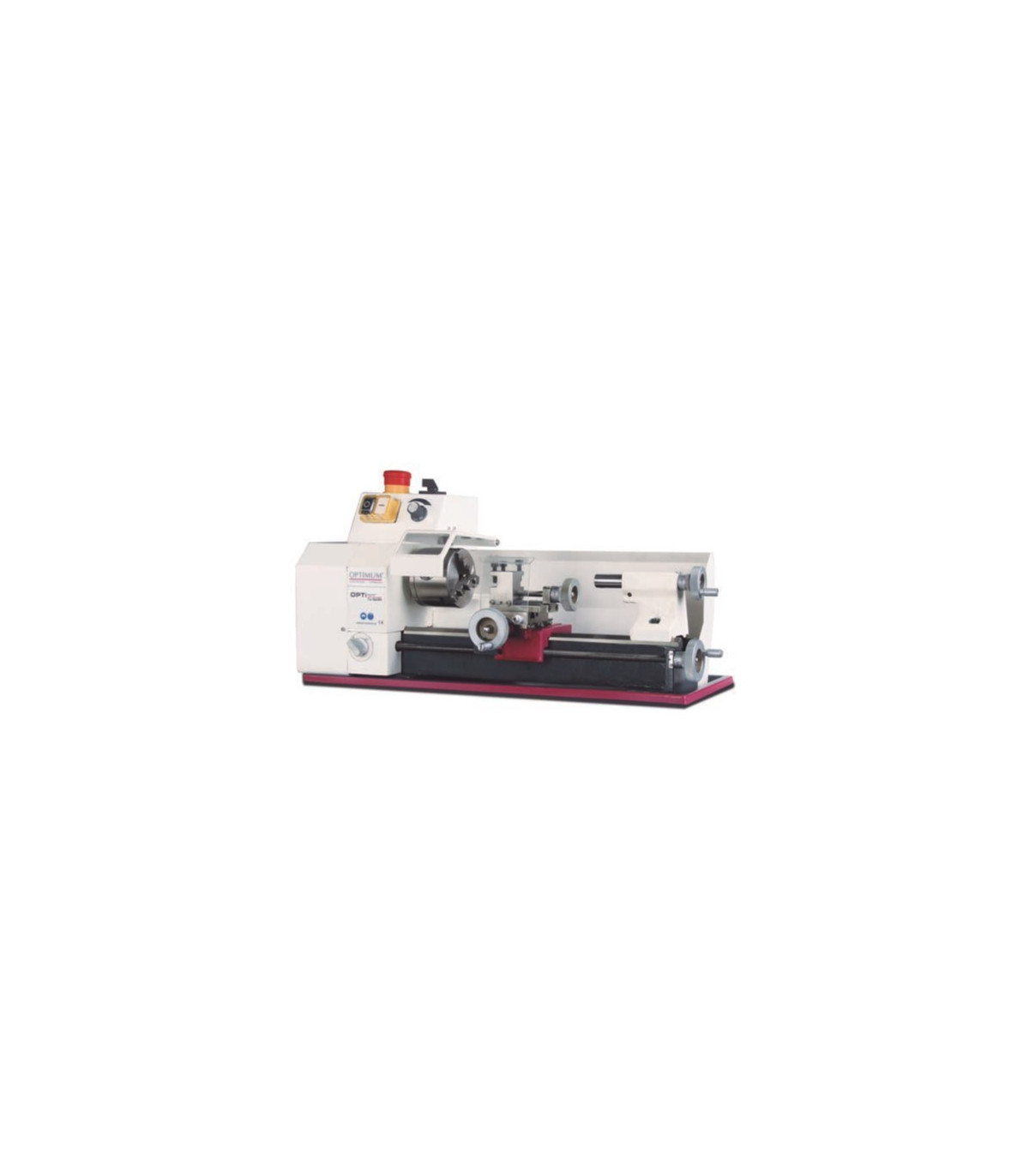

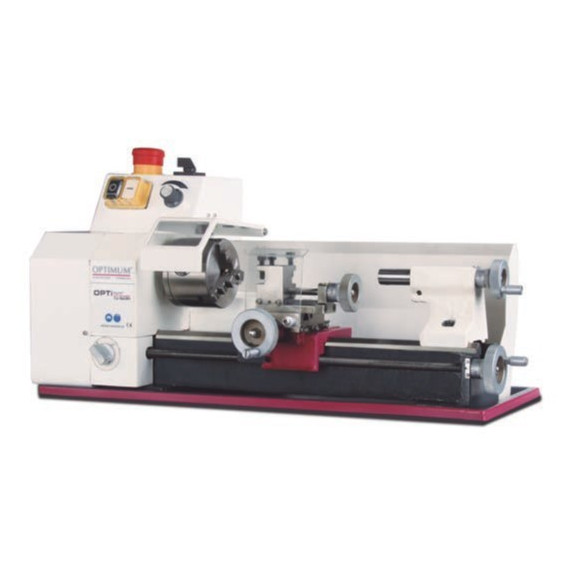

Tornio compatto con velocità elettronica regolabile TU 1503V OPTIMUM

Tornio compatto con velocità elettronica regolabile TU 1503V OPTIMUM. Il tornio compatto TU 1503V OPTIMUM ha una velocità elettronica regolabile e un motore a corrente continua. Il suo letto in ghisa grigia garantisce una concentricità migliore di 0,015 mm. Include un mandrino a 3 griffe e consente il taglio automatico delle filettature. Con dimensioni di 570x340x300 mm e un peso di 23 kg, il suo motore da 0,45 kW offre prestazioni efficienti. Inoltre, è dotato di cambio rapido di velocità, rotazione destra/sinistra e protezione del mandrino con microinterruttore, garantendo sicurezza e precisione nel lavoro.

CARATTERISTICHE

• Motore a corrente continua
• Letto a prisma Verrippt in ghisa grigia, temprato per induzione e rettificato
• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Concentricità - mandrino del tornio max. 0,05 mm
• Mandrino di avanzamento per taglio di filettature o tornitura longitudinale automatica
• Scorrimento longitudinale, livellato e superiore
• Azionamento automatico del mandrino longitudinale/d'avanzamento
• Grande area di filettatura grazie al gioco di ingranaggi di cambio
• Mandrino del tornio a 3 griffe incluso nella fornitura standard
• Cambio di velocità facile e veloce tramite cinghia trapezoidale
• Interruttore di sicurezza nel coperchio
• Rotazione destra/sinistra commutabile nel pannello di controllo
• Protezione del mandrino con microinterruttore
• Volanti con scala fine regolabile 0,04 / 0,01 mm
• Tutte le guide possono essere regolate senza gioco tramite strisce a cuneo.
• Interruttore di impatto di arresto di emergenza
• Elettronica a bassa tensione
• Filtro EMC classe C1

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 570 millimetri
• Larghezza/profondità circa 340 millimetri
• Altezza circa 300 millimetri
• Peso approssimativo. 23 chili

Dati elettrici

• Potenza del motore di azionamento 0,45 kW
• Tensione di alimentazione 230 V
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,05 – 0,1 mm/giro
• Numero di avanzamenti longitudinali 2

Filettature

• Passo metrico 0,5 – 1,5 mm/giro
• Numero di passi metrici 8
• Passo diametrale 30
• Intervallo di velocità
• Numero di marce 1
• Intervallo di velocità 120 – 3000 min¯¹
• Controllo della velocità regolabile elettronicamente

Mandrino

• Mandrino del mandrino cilindrico Ø 22
• Diametro del foro del mandrino/diametro del passaggio della barra 11 millimetri
• Altezza massima del portautensili 12 millimetri
• Cono del mandrino MT 1

Normative e certificazioni

• Standard DIN EN 55011
• Livello EMC C1

Contropunta

• Getto MT 1 abbreviato
• Tratto di penna 30 millimetri

Assi

• Slitta superiore di spostamento 40 millimetri
• Carrello trasversale di viaggio 55 millimetri
• Sella di carrello di viaggio 270 millimetri

Aree di lavoro

• Altezza massima 75 millimetri
• Larghezza massima 265 millimetri
• Diametro di oscillazione sopra il carrello di pianificazione 70 millimetri
• Larghezza del letto 70 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Piastra del tornio a tre griffe Ø 80 mm, eccitazione centrale
• Punto centrale fisso MK1
• Paratia
• Padella per patatine fritte
• Gioco di cambio marce
• Portautensili doppio
• Utensile operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio compatto con velocità elettronica regolabile TU 1503V OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Hobby e fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione dell'emissione di interferenze elettromagnetiche di apparecchiature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altri apparecchi elettronici e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nella progettazione e nell'uso di apparecchiature che operano in ambienti in cui la compatibilità elettromagnetica è cruciale.
