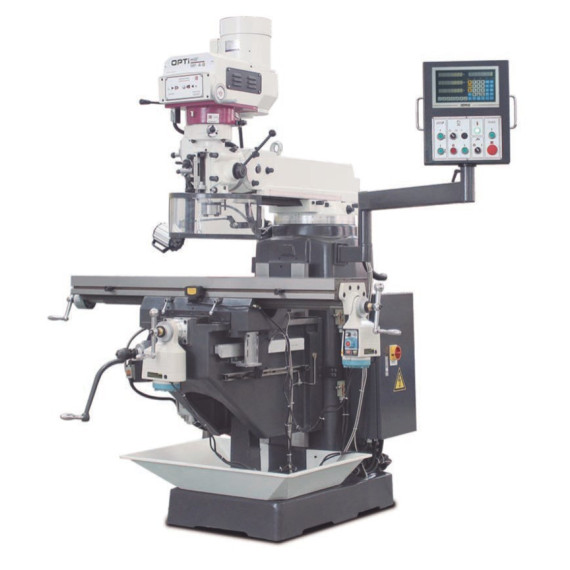

Fresatrice trapano per lavori complessi MF 2-B OPTIMUM

Fresatrice trapano per lavori complessi MF 2-B OPTIMUM. La fresatrice trapano MF 2-B OPTIMUM, in ghisa Meehanite, offre alta concentricità e guide regolabili. Con testa inclinabile a ± 45°, alimentazione automatica e controllo della velocità variabile, è ideale per lavori complessi.

CARATTERISTICHE

• Design solido realizzato in ghisa Meehanite di alta qualità.
• Alta concentricità grazie al cuscinetto a rulli conici, ≤ 0,01 mm misurato nel manicotto
• Asse X e Z con guida a coda di rondine regolabile di 55°
• Asse Y con guida piana regolabile
• Dispositivo di raffreddamento
• Tavolo incrociato solido e di dimensioni generose, con finitura superficiale precisa e fermapunta regolabili
• La testa di perforazione/fresatura può essere inclinata ± 45
• Alimentazione automatica della penna, 3 fasi 0,04 - 0,15 mm/giro
• Microalimentazione di precisione
• Fermapunta di profondità di perforazione regolabile con scala millimetrica, leggibile frontalmente
• Rotazione destra/sinistra
• Controllo della velocità infinitamente variabile
• Mandrino di fresatura con cuscinetto di precisione
• Freno del mandrino meccanico
• Schermo protettivo regolabile in altezza con microinterruttore, contro la proiezione di trucioli e pezzi, per la massima protezione dell'utente.

SPECIFICHE TECNICHE

Sistema di lubrificazione di raffreddamento

• Potenza di azionamento della/e pompa/e di raffreddamento 90 watt

Dimensioni e pesi

• lunghezza circa 2000 millimetri
• Larghezza/profondità circa 1600 millimetri
• Altezza circa 2010 millimetri
• Peso approssimativo. 1000 chili

Testa di perforazione/fresatura

• Intervallo di inclinazione della testa della fresatrice-trapano verticale ± 45°
• Intervallo di rotazione della testa del mulino orizzontale ± 90°

Uscita di perforazione/fresatura

• Dimensione massima della testa di fresatura 76 millimetri
• Fresa dell'asse di dimensione massima 25 millimetri
• Acciaio ad alte prestazioni per perforazione (S235JR) 24 millimetri
• Acciaio ad alte prestazioni per perforazione continua (S235JR) 20 millimetri

Dati elettrici

• Valore nominale totale 3 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Tavolo di fresatura orizzontale

• lunghezza del tavolo 230 millimetri
• Larghezza del tavolo 1246 millimetri
• Gioco massimo tra il mandrino verticale e il tavolo di fresatura 405 millimetri
• Dimensione della scanalatura a T 16 millimetri
• Numero di scanalature a T 3
• Spaziatura delle scanalature a T 63 millimetri
• Capacità massima di carico 200 chili

Normative e certificazioni

• Standard DIN EN 55011

Assi

• Manuale dell'asse X 690 millimetri
• Manuale dell'asse Y 310 millimetri
• Manuale dell'asse Z 390 millimetri
• Asse X automatico 610 millimetri
• Asse Y automatico 230 millimetri
• Asse Z automatico 310 millimetri

Mandrino verticale

• Raggio da raggiungere 15 – 415 millimetri
• Mandrino del mandrino ISO 40 DIN 2080
• Intervallo di velocità 60 – 4200 min¯¹
• Numero di marce 2
• Controllo della velocità meccanicamente continuo
• Funzionamento normale del mandrino verticale 2,2 kW
• Diametro della penna 86 millimetri
• Tratto della penna 127 millimetri
• Alimentazione del manicotto del mandrino 0,04 / 0,08 / 0,15 mm/giro
• Corso della testa di fresatura sull'asse Y 312 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È ADATTO

La fresatrice trapano per lavori complessi MF 2-B OPTIMUM è adatta per:

• Industria della lavorazione dei metalli
• Produzione di pezzi di precisione
• Laboratori di prototipi
• Produzione di componenti industriali
• Elaborazione di pezzi personalizzati
• Lavorazione di acciaio e altri materiali
• Progetti che richiedono alta concentricità e precisione

CERTIFICAZIONE

La normativa ISO 40 e DIN 2080 si riferisce a un sistema di misure per coni di serraggio, specificamente il cono ISO 40, comunemente utilizzato nelle macchine utensili per il fissaggio degli utensili.

Il cono ISO 40 fa parte di una serie di coni conici utilizzati per garantire il fissaggio degli utensili nel mandrino della macchina. Questa norma stabilisce le dimensioni e le tolleranze per garantire l'intercambiabilità e la precisione nel serraggio degli utensili.
