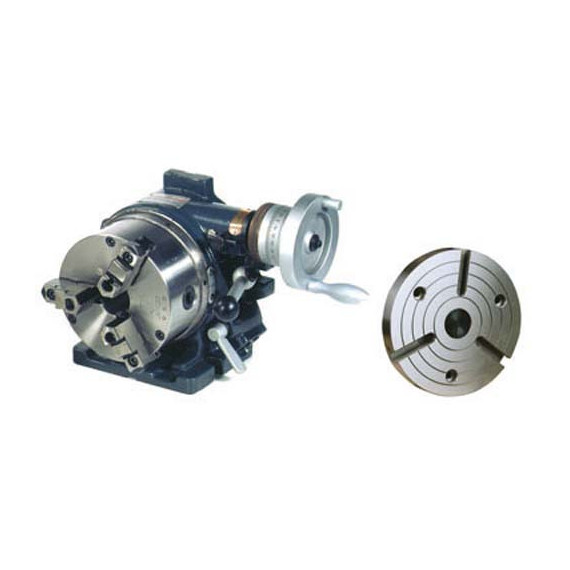

Tavola indicizzatrice rotante orizzontale-verticale a 3 morse per fresatrici OPTIMUM

Disco divisore con 3 griffe RTU 165 per fresatrici OPTIMUM. Il disco divisore con 3 griffe RTU 165 per fresatrici OPTIMUM è dotato di cuscinetti di precisione e stabilità sotto stress. Offre 24 posizioni di inclinazione, un diametro di 165 mm e bloccaggio orizzontale e verticale. Ideale per lavorazioni meccaniche, produzione di precisione, automotive, aeronautica e ingegneria, include dischi di indicizzazione e consente una produzione efficiente di pezzi. Il suo design robusto garantisce prestazioni ottimali in diverse applicazioni.

CARATTERISTICHE

• Cuscinetti a rulli conici di precisione
• Stabilità anche sotto alto stress
• 24 posizioni (inclinazione di 15°)
• Grande foro del mandrino per il bloccaggio di pezzi di lavoro più lunghi
• Rivestimento a tre griffe
• Pezzi diretti tramite tavole per una maggiore velocità di produzione di pezzi in serie
• Include disco di bloccaggio con 3 scanalature.

RTU 165

• 24 divisioni con disco di pezzo diretto e pezzi di gradi angolari con scala angolare di 360 gradi - senza scanalatura, montaggio di rivestimento a tre griffe, con divisioni rotanti di disco parziale indiretto opzionali in un grande numero possibile
• Pezzi di grado con scala di 360° con manovella e nonio

SPECIFICHE TECNICHE

Diametro della superficie di bloccaggio 165 millimetri

Altezza chiusa 221 millimetri

Altezza massima 130 millimetri

Passaggio 36 millimetri

Divisione dei dischi di indicizzazione diretta 24

Divisione disco di indicizzazione indiretta 2, 3, 4, 6, 8, 12

Precisione di indicizzazione dell'indicizzatore diretto 45 "

Opzioni di bloccaggio Orizzontale e verticale

VPE 1

Dimensioni e pesi

lunghezza circa 235 millimetri

Larghezza/profondità circa 250 millimetri

Peso approssimativo. 48 chilogrammi

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Mandrino a 3 griffe (montato)
• Disco di bloccaggio di 203 mm con 3 scanalature
• Disco di indicizzazione principale (divisione 24x, montato)
• 6 dischi di indicizzazione
• Maniglie per volante

PER QUALE TIPO DI LAVORO È ADATTO

Il disco divisore con 3 griffe RTU 165 per fresatrici OPTIMUM è adatto per:

• Lavorazione meccanica
• Produzione di precisione
• Automotive
• Aeronautica
• Ingegneria
