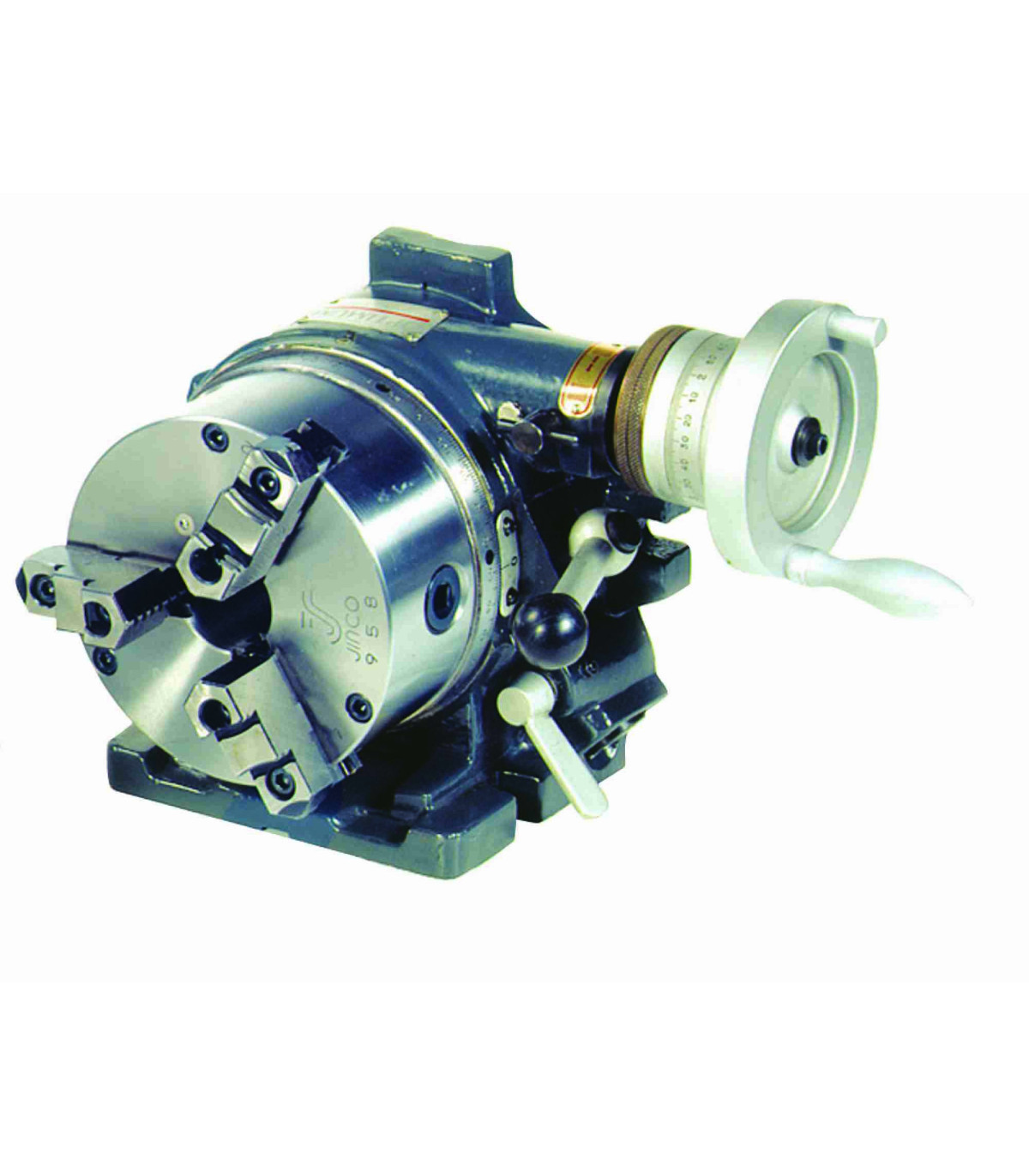

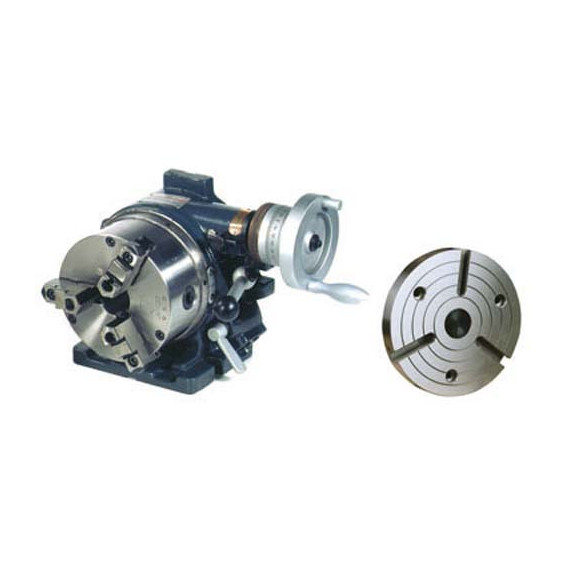

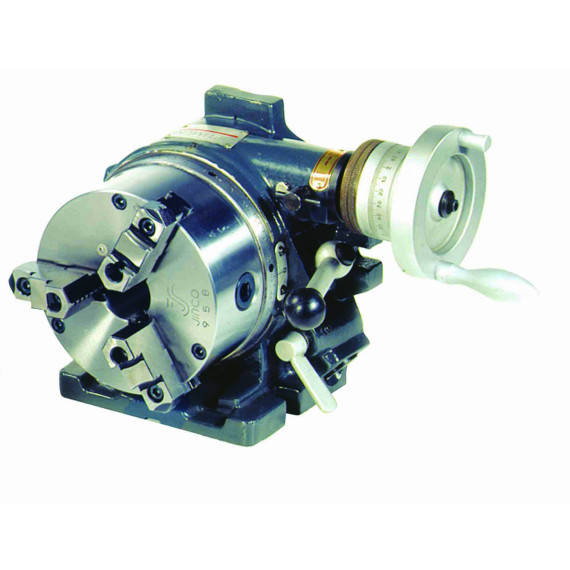

Mesa indexadora giratória horizontal-vertical com 3 mordazas para fresadoras OPTIMUM

Plato divisor com 3 garras RTU 165 para fresadoras OPTIMUM. O Plato divisor com 3 garras RTU 165 para fresadoras OPTIMUM conta com rolamentos de precisão e estabilidade sob estresse. Oferece 24 posições de inclinação, um diâmetro de 165 mm e fixação horizontal e vertical. Ideal para usinagem, manufatura de precisão, automotiva, aeronáutica e engenharia, inclui discos de indexação e permite uma produção eficiente de peças. Seu design robusto assegura um desempenho ótimo em diversas aplicações.

CARACTERÍSTICAS

• Rolamentos de rolos cônicos de precisão
• Estabilidade mesmo sob alto estresse
• 24 posições (inclinação de 15°)
• Grande orifício de eixo para segurar peças de trabalho mais longas
• Revestimento de três mandíbulas
• Peças diretas através de painéis para uma maior velocidade de produção de peças em massa
• Inclui disco de fixação com 3 ranhuras.

RTU 165

• 24 divisões com disco de peça direta e peças de graus angulares com escala de ângulo de 360 graus - sem ranhura, montagem de revestimento de três mordazas, com divisões giratórias de disco parcial indireto opcionais em um grande número possível
• Peças de grau com escala de 360° com manivela e nonius

ESPECIFICAÇÕES TÉCNICAS

Diâmetro da superfície de fixação 165 milímetros

Altura fechada 221 milímetros

Altura máxima 130 milímetros

Passagem 36 milímetros

Divisão de discos de indexação direta 24

Divisão de disco de indexação indireta 2, 3, 4, 6, 8, 12

Precisão de indexação do indexador direto 45 "

Opções de fixação Horizontal e vertical

VPE 1

Dimensões e pesos

Comprimento aprox. 235 milímetros

Largura/profundidade aprox. 250 milímetros

Peso aproximado. 48 quilos

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Mandril de 3 mordazas (montado)
• Disco de fixação de 203 mm com 3 ranhuras
• Disco de indexação principal (divisão 24x, montado)
• 6 discos de indexação
• Empunhaduras para volante

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Plato divisor com 3 garras RTU 165 para fresadoras OPTIMUM é adequado para:

• Usinagem
• Manufatura de precisão
• Automotiva
• Aeronáutica
• Engenharia
