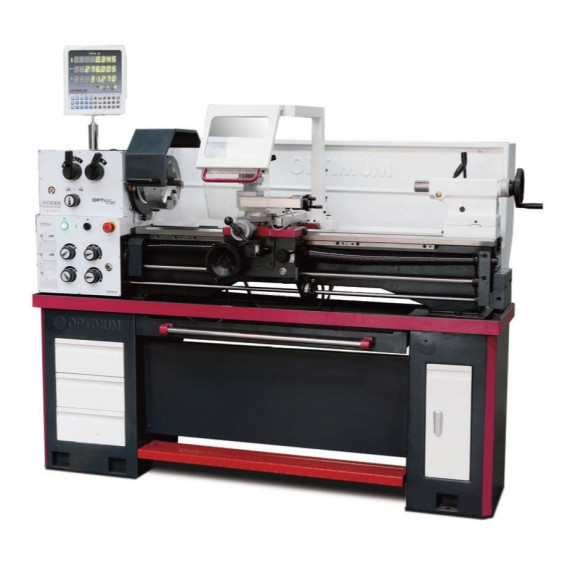

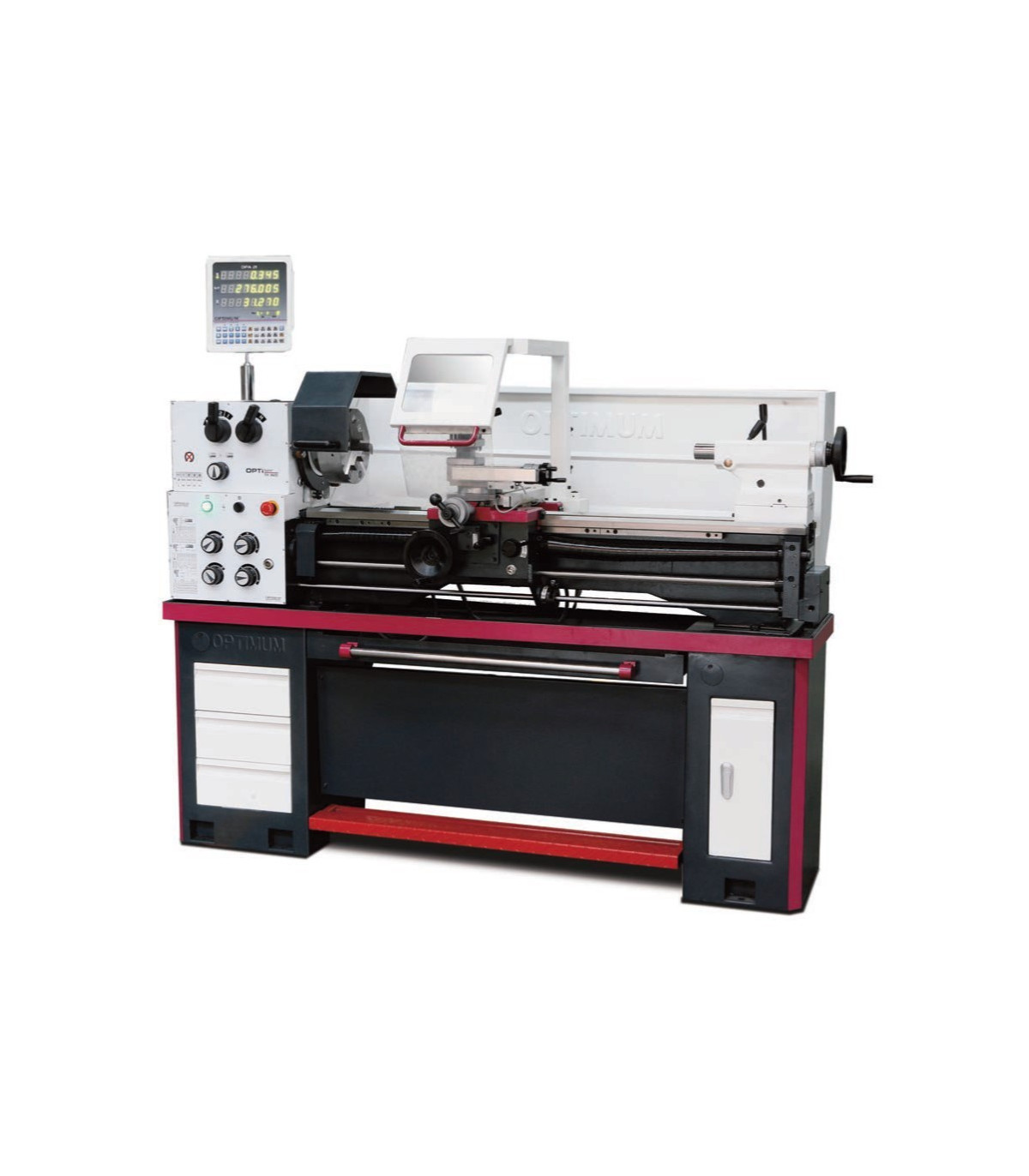

Tour de précision entièrement équipé TH 3610D OPTIMUM

Tour de précision entièrement équipé TH 3610D OPTIMUM. Le tour de précision TH 3610D OPTIMUM dispose d'un guide d'axe Z trempé, d'une concentricité meilleure que 0,015 mm et de volants découplés. Son électronique de sécurité à deux canaux garantit une utilisation sûre. Avec un lit de prisme cannelé et un broche dans un bain d'huile, il permet des réglages rapides sans outils. Ses dimensions sont 1930x725x1620 mm et il pèse 572 kg, avec un moteur de 1,5 kW à 400 V, idéal pour des travaux précis et fiables.

CARACTÉRISTIQUES

• Guide d'axe Z trempé et rectifié
• Glissière usinée avec précision
• Concentricité garantie de la pointe de la broche meilleure que 0,015 mm
• Mandrin Camlock DIN ISO 702-2 N° 5
• Volants découplés et testés selon EN 23125
• Couvercle de vis d'avance
• Tous les guides peuvent être ajustés par des gibs.
• Rotation droite/gauche commutable sur la glissière du lit
• Électronique de sécurité à deux canaux
• Interrupteur avec calcul de la durée de vie, testé selon la norme EN ISO 13849
• Roues dentées à marche douce, trempées et rectifiées
• La broche principale fonctionne dans un bain d'huile.
• Ajustement rapide, simple et sans outils par levier de serrage
• Volants avec échelle fine réglable 0,04 / 0,02 mm
• Volants découplés et testés selon EN 23125
• Volants de sécurité avec fonction de découplage sur les axes X et Z
• Lit de prisme fortement cannelé, trempé par induction et rectifié avec précision
• Base de la machine avec compartiments pour outils des deux côtés
• Interrupteur de protection du moteur, interrupteur principal verrouillable
• Support quadruple en acier
• Dispositif d'arrêt d'urgence avec contrôle au pied
• Lampe de machine LED intégrée dans la protection des copeaux

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur approx. 1930 millimètres
• Largeur/profondeur approx. 725 millimètres
• Hauteur approx. 1620 millimètres
• Poids approximatif. 572 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 1,5 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,052 – 1,392 mm/tr
• Nombre d'avances longitudinales 32
• Plage d'alimentation transversale 0,014 – 0,38 mm/tr
• Nombre d'alimentations transversales 32

Pas

• Pas métrique 0,4 – 7 mm/tour
• Nombre de pas métriques 26
• Champ impérial 56 – 4 Gg/1"
• Nombre de pas impériaux 34

Plage de vitesse

• Nombre de vitesses 8
• Plage de vitesse 70 – 2000 min¯¹

Broche

• Mandrin de broche Verrouillage à came DIN ISO 702-2 n° 5
• Diamètre du trou de la broche/diamètre du passage de la tige 52 millimètres
• Hauteur maximale du porte-outil 16 millimètres
• Cono de la broche MT 6

Contre-point

• Jet MK 3
• Trajet de la plume 120 millimètres
• Diamètre de la plume 42 millimètres

Axe

• Glissière supérieure de déplacement 100 millimètres
• Chariot transversal de déplacement 170 millimètres
• Selle de chariot de déplacement 840 millimètres

Zones de travail

• Hauteur maximale 180 millimètres
• Largeur maximale 980 millimètres
• Diamètre de tournage sur le banc de la machine 356 millimètres
• Diamètre de balancement au-dessus du chariot de planage 225 millimètres
• Longueur de tournage dans le pont du lit 160 millimètres
• Largeur du lit 187 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Pas de biseau fixe Ø max. 100 mm
• Pas de biseau mobile Ø max. 95 mm
• Lumière LED pour machine
• Manchon réducteur MK 6 / MK 3
• Deux points de centrage fixes MK 3
• Porte-outils quadruple
• Jeu de changement de vitesses
• Remplissage initial de la machine avec huile de qualité
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour de précision entièrement équipé TH 3610D OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

- EN ISO 13849 : La norme EN ISO 13849 se concentre sur la sécurité des systèmes de contrôle liés aux machines, établissant des exigences pour la conception et l'évaluation de ces systèmes afin d'assurer un fonctionnement sûr et de minimiser les risques de défaillances pouvant causer des blessures ou des dommages. Elle définit des niveaux de performance (PL) qui doivent être atteints en fonction du risque, en tenant compte de la probabilité et des conséquences des défaillances, et couvre des aspects tels que la redondance et le diagnostic du système pour garantir sa fiabilité dans l'environnement de travail.

- DIN ISO 702-2 N° 5 : La norme DIN ISO 702-2 N° 5 traite de la classification et de l'étiquetage des produits chimiques, garantissant que les informations sur les dangers et les mesures de sécurité soient claires et compréhensibles pour les utilisateurs.

- EN 23125 : La norme EN 23125 aborde la sécurité dans la manipulation de matériaux en vrac, établissant des exigences pour la conception et l'utilisation d'équipements, garantissant la sécurité des opérateurs et minimisant les risques.
