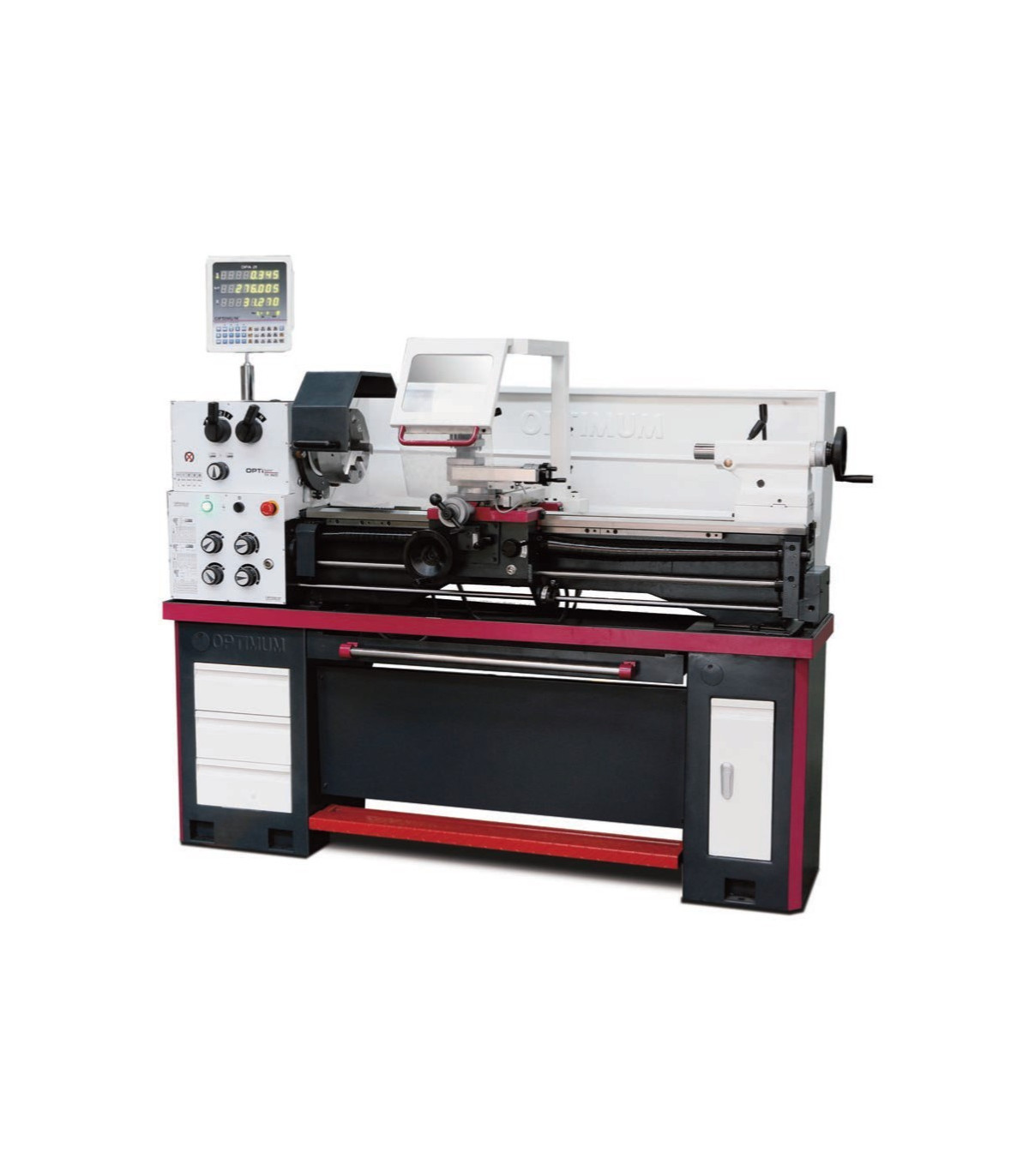

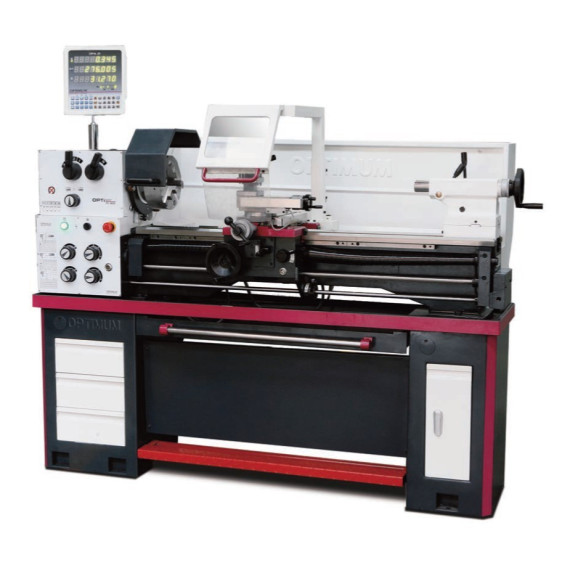

Torno de precisão totalmente equipado TH 3610D OPTIMUM

Torno de precisão totalmente equipado TH 3610D OPTIMUM. O torno de precisão TH 3610D OPTIMUM conta com guia de eixo Z temperada, concentricidade melhor que 0,015 mm e volantes desacoplados. Sua eletrônica de segurança de dois canais garante um uso seguro. Com leito de prisma canalizado e eixo em banho de óleo, permite ajustes rápidos sem ferramentas. Suas dimensões são 1930x725x1620 mm e pesa 572 kg, com um motor de 1,5 kW a 400 V, ideal para trabalhos precisos e confiáveis.

CARACTERÍSTICAS

• Guia de eixo Z temperada e retificada
• Corrediça mecanizada com precisão
• Concentricidade garantida da ponta do eixo melhor que 0,015 mm
• Porta-eixo Camlock DIN ISO 702-2 N° 5
• Volantes desacoplados e testados segundo EN 23125
• Tampa do parafuso de avanço
• Todas as guias podem ser ajustadas por meio de gibs.
• Rotação direita/esquerda comutável na corrediça do leito
• Eletrônica de segurança de dois canais
• Interruptor com cálculo do ciclo de vida, testado segundo a norma EN ISO 13849
• Rodas dentadas de marcha suave, temperadas e retificadas
• O eixo principal funciona em um banho de óleo.
• Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Volantes desacoplados e testados segundo EN 23125
• Volantes de segurança com função de desacoplamento nos eixos X e Z
• Leito de prisma fortemente canalizado, temperado por indução e retificado com precisão
• Base da máquina com compartimentos para ferramentas em ambos os lados
• Interruptor de proteção do motor, interruptor principal bloqueável
• Suporte quádruplo de aço
• Dispositivo de parada de emergência com controle de pé
• Lâmpada de máquina LED integrada na proteção do chip

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1930 milímetros
• Largura/profundidade aprox. 725 milímetros
• Altura aprox. 1620 milímetros
• Peso aproximado. 572 quilogramas

Dados elétricos

• Saída do motor de acionamento 1,5 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,052 – 1,392 mm/rev
• Número de avanços longitudinais 32
• Faixa de alimentação plana 0,014 – 0,38 mm/rev
• Número de alimentações planas 32

Parcelas

• Passo métrico 0,4 – 7 mm/volta
• Número de passos métricos 26
• Campo imperial 56 – 4 Gg/1"
• Número de passos imperiais 34

Faixa de velocidade

• Número de marchas 8
• Faixa de velocidade 70 – 2000 min¯¹

Eixo

• Mandril de eixo Fechadura de leva DIN ISO 702-2 n.º 5
• Diâmetro do furo do eixo/diâmetro do passo da barra 52 milímetros
• Altura máxima do porta-ferramentas 16 milímetros
• Cono do eixo MT 6

Contraponto

• Arrojar MK 3
• Traço de pluma 120 milímetros
• Diâmetro da pluma 42 milímetros

Eixo

• Corrediça superior de deslocamento 100 milímetros
• Carro transversal de viagem 170 milímetros
• Sela para carro de viagem 840 milímetros

Áreas de trabalho

• Altura máxima 180 milímetros
• Largura máxima 980 milímetros
• Diâmetro de giro sobre a bancada da máquina 356 milímetros
• Diâmetro de oscilação acima do carro de planeamento 225 milímetros
• Comprimento de giro na ponte do leito 160 milímetros
• Largura do leito 187 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Passo de bisel fixo Ø máx. 100 mm
• Passo do bisel móvel Ø máx. 95 mm
• Luz LED para máquina
• Manguito redutor MK 6 / MK 3
• Dois pontos de centralização fixos MK 3
• Porta-ferramentas quádruplo
• Jogo de troca de marchas
• Preenchimento inicial da máquina com óleo de qualidade
• Ferramenta operacional

EQUIPAMENTO

Indicador de posição digital DPA 31 Plus

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de precisão totalmente equipado TH 3610D OPTIMUM é adequado para:

• Mecanização de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- EN ISO 13849: A norma EN ISO 13849 foca na segurança dos sistemas de controle relacionados a máquinas, estabelecendo requisitos para o design e avaliação desses sistemas para garantir um funcionamento seguro e minimizar riscos de falhas que possam causar lesões ou danos. Define níveis de desempenho (PL) que devem ser alcançados de acordo com o risco, considerando a probabilidade e consequências de falhas, e abrange aspectos como a redundância e o diagnóstico do sistema para garantir sua confiabilidade no ambiente de trabalho.

- DIN ISO 702-2 N° 5: A norma DIN ISO 702-2 N° 5 trata sobre a classificação e rotulagem de produtos químicos, garantindo que a informação sobre perigos e medidas de segurança seja clara e compreensível para os usuários.

- EN 23125: A norma EN 23125 aborda a segurança na manipulação de materiais a granel, estabelecendo requisitos para o design e uso de equipamentos, garantindo a segurança dos operadores e minimizando riscos.
